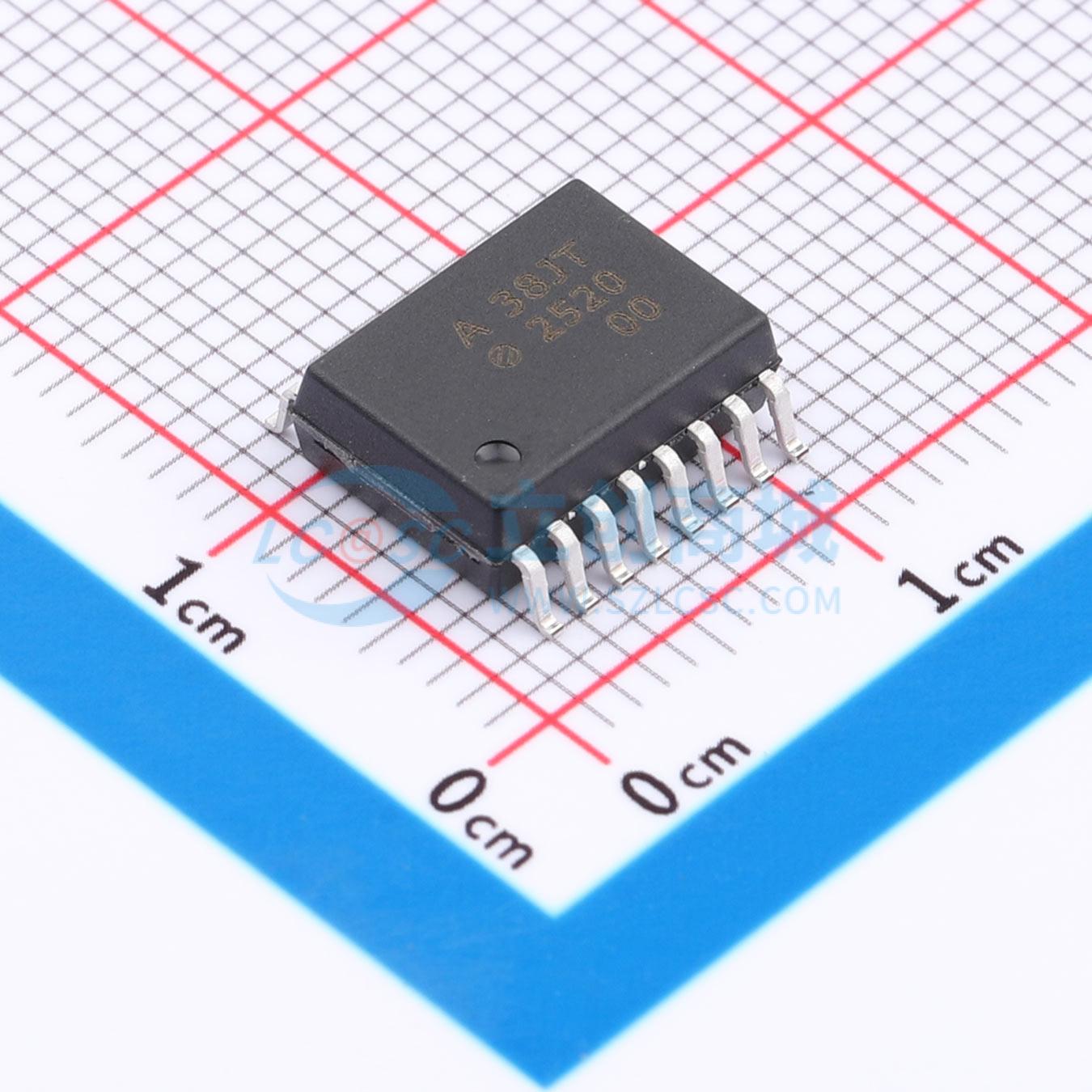

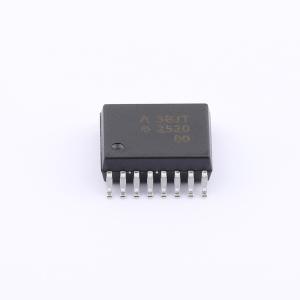

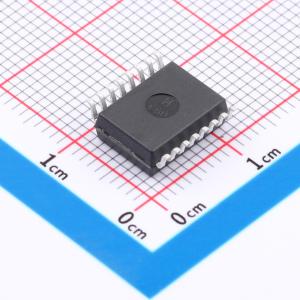

ACPL-38JT-000E
汽车门驱动光耦合器，2.5A输出电流，集成去饱和检测和故障状态反馈
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-38JT-000E
- 商品编号
- C17289313
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 欠压锁定；开集电极输出 |
商品概述
该汽车级2.5安培栅极驱动光耦集成了去饱和检测与故障状态反馈功能，使得汽车IGBT VCE故障保护设计紧凑、经济且易于实现，同时满足汽车AEC-Q100 Grade 1半导体要求。其隔离产品为关键的汽车和高温工业应用提供了所需的加强绝缘和可靠性。
商品特性
- 2.5 A最大峰值输出电流
- 可驱动高达 IC = 150A, VCE = 1200V 的IGBT
- 光隔离的FAULT状态反馈
- SO-16封装
- 兼容CMOS/TTL电平
- 最大500 ns开关速度
- “软”关断IGBT
- 集成故障安全IGBT保护
- 去饱和检测
- 带滞回的欠压锁定保护
- 用户可配置：反相、非反相、自动复位、自动关断
- 宽工作VCC范围：15至30伏
- 工作温度范围：-40℃ 至 +125℃
- 在 VCM = 1500V 时，最小共模抑制比为 15kV/μs
- 符合AEC-Q100 Grade 1测试指南
- 符合UL1577、CSA标准
- 符合IEC/EN/DIN EN 60747-5-5标准
应用领域
- 汽车隔离IGBT/MOSFET逆变器栅极驱动
- 汽车DC-DC转换器
- 交流和无刷直流电机驱动
- 用于电源和电机控制的工业逆变器
- 不间断电源
