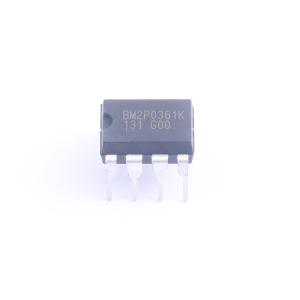

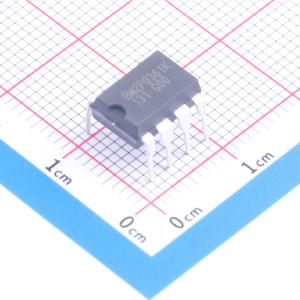

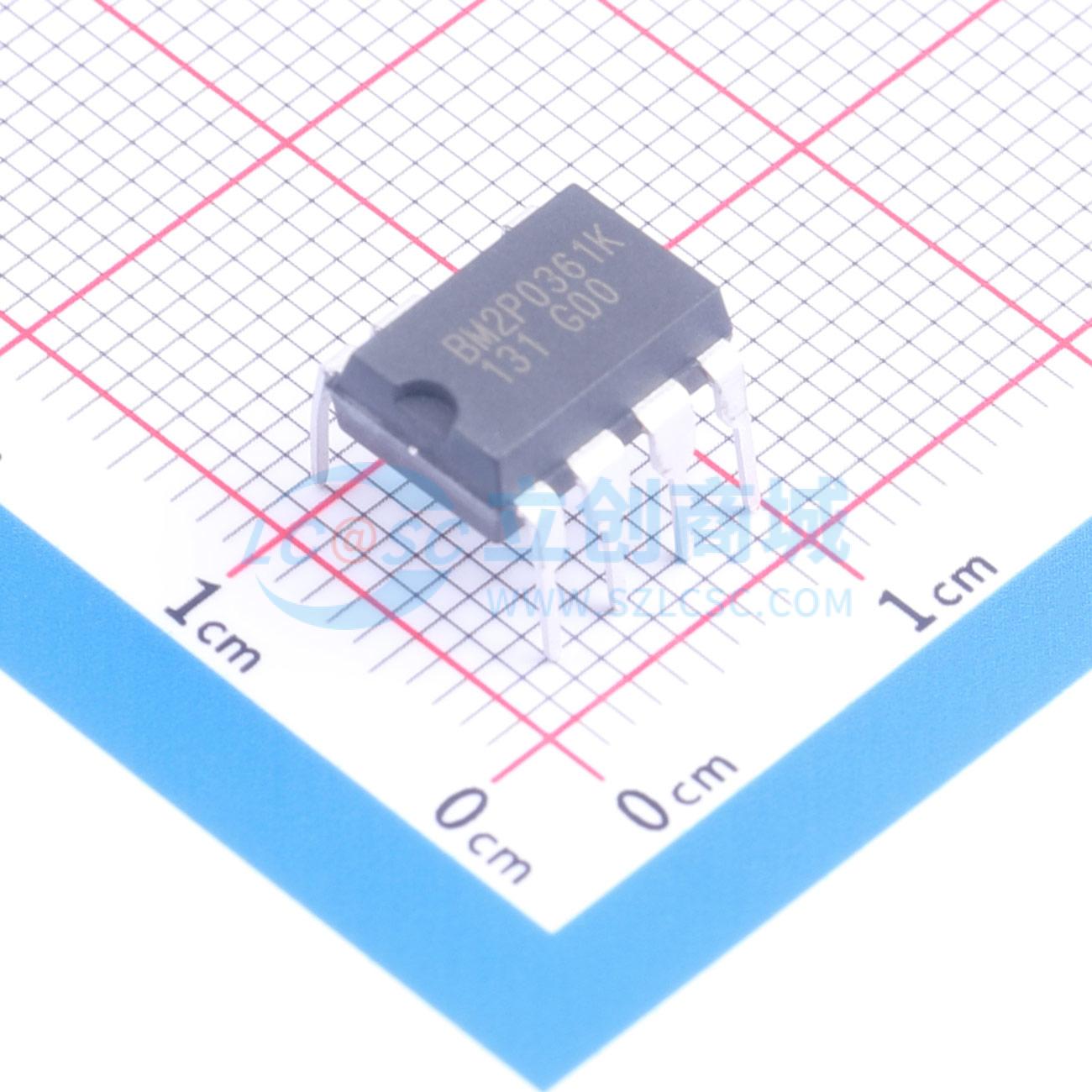

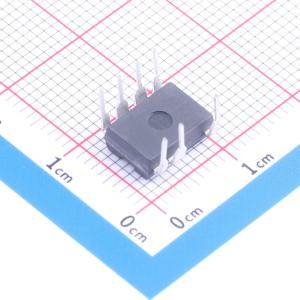

温馨提醒：图片仅供参考，商品以实物为准

BM2P0361K-Z

800V 8.9V~26V

品牌名称: ROHM(罗姆)
商品型号: BM2P0361K-Z
商品编号: C17288247
商品封装: DIP-7
包装方式: 管装
商品毛重: 1.26克(g)

商品参数

商品概述

PWM型AC/DC直流-直流转换器为所有需要电源插座的产品提供了一个优化的系统。该IC支持隔离和非隔离设备，并能简化各种低功耗电气转换器的设计。内置的800V启动电路有助于降低功耗。通过外部连接用于开关的电流检测电阻，可以灵活设计电源。由于采用了电流模式控制，每个周期都会限制电流，并且在带宽和瞬态响应方面表现出色。开关频率通过固定方法设定为65kHz。在轻载时，频率会降低，从而实现高效率。内置的跳频功能也有助于降低电磁干扰。内置的800V开关MOSFET使设计变得简单。

商品特性

PWM电流模式方法
跳频功能
轻载时的突发模式操作
频率降低功能
内置800V启动电路
内置800V开关MOSFET
VCC欠压锁定（UVLO）
VCC过压保护（OVP）
软启动功能
FB过载保护（OLP）
每个周期的过流检测功能
过流检测交流电压补偿功能
源极引脚开路保护功能
源极引脚短路保护功能
源极引脚前沿消隐功能

应用领域

交流适配器、各种家用电器（如真空吸尘器、加湿器、空气净化器、空调、IH烹饪加热器和电饭煲）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.9V~26V
	开关频率	65kHz

	属性	参数值
	最大占空比	75%
	晶体管耐压	800V
	拓扑结构	反激式
	工作温度	-40℃~+105℃
