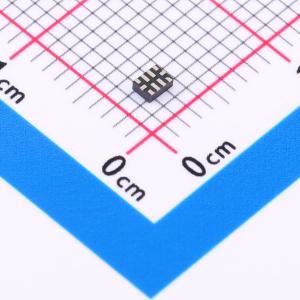

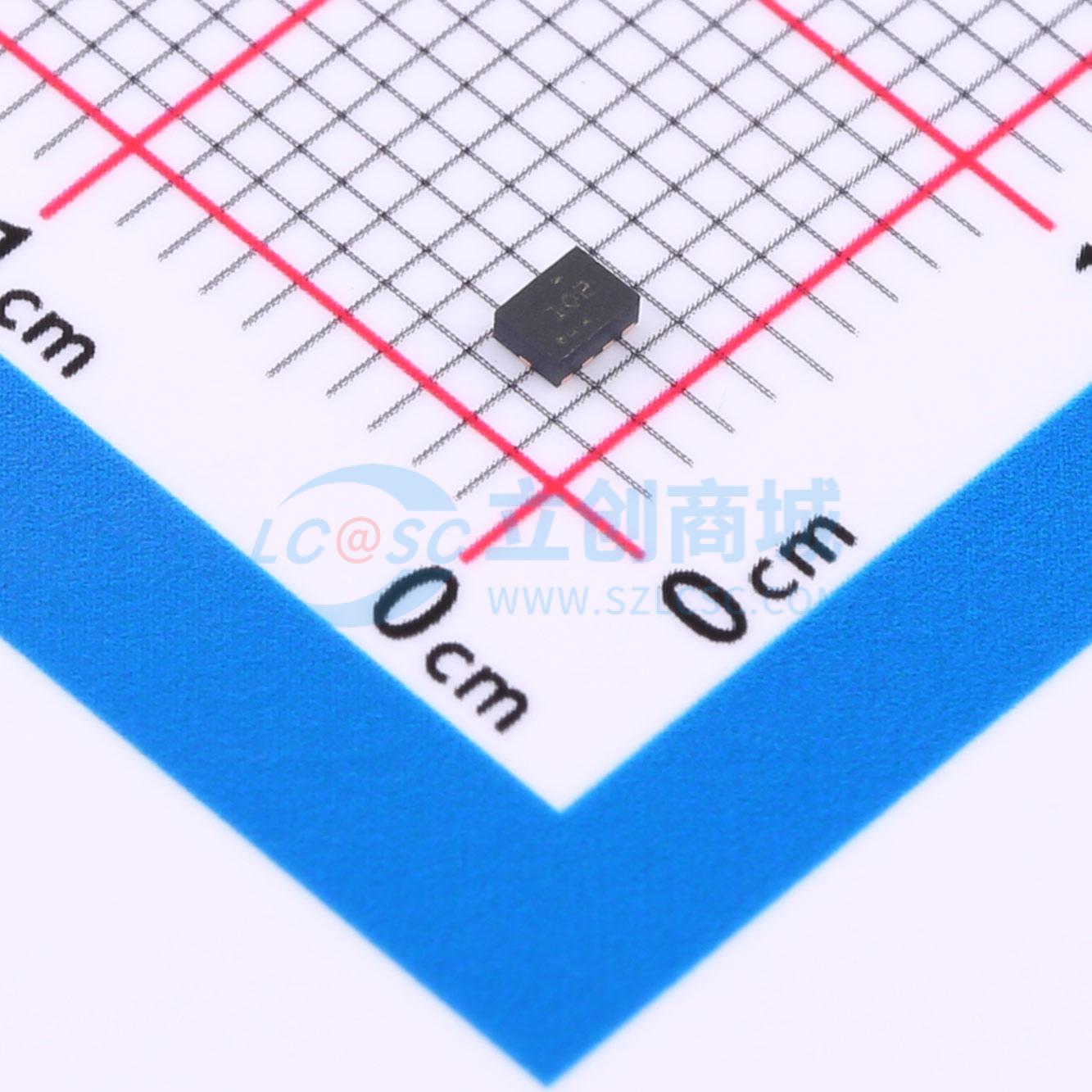

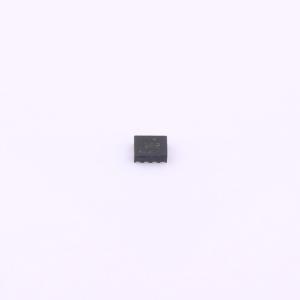

温馨提醒：图片仅供参考，商品以实物为准

TPS22997RYZR

5.5-V、10-A、低导通电阻负载开关，带可调上升时间

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS22997 具有电源正常指示功能的 5.5V、10A、4mΩ 导通电阻负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22997RYZR
商品编号: C17286840
商品封装: WQFN-10-HR(1.5x2)
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

TPS22997 是一款单通道负载开关，具有可配置上升时间，从而可更大限度地降低浪涌电流。此器件包含一个可在 0.1 V 至 5.5 V 输入电压范围内运行的 N 沟道MOSFET，并且支持 10 A 的最大持续电流。该开关由使能引脚 (ON) 控制，该引脚能够直接连接低电压 GPIO 信号 (VIH = 0.8 V)。TPS22997 器件具有可选的 QOD 引脚，用于在开关关闭时快速输出放电，并且输出的下降时间 (tFALL) 可以通过外部电阻进行调整。器件上有一个电源正常 (PG) 信号，指示主MOSFET 何时完全导通，可用于启用下游负载。集成式热关断功能可确保在高温环境中提供保护。TPS22997 采用 10 引脚 WQFN 封装 (RYZ)（1.5mm× 2.0mm，间距为 0.5mm）并可在自然通风条件下的–40℃ 至 +125℃ 温度范围运行。要了解所有可用封装，请参阅数据表末尾的可订购产品附录。

商品特性

输入电压范围 (VIN):0.1V-5.5V
偏置电压范围:1.5V 至 5.5V
最大持续电流:10A
导通电阻 (RON):4mΩ（典型值）
可调转换率控制
可调节快速输出放电 (QOD)
开漏电源正常 (PG) 信号
热关断
低功耗
ON 引脚智能下拉电阻 RPD,ON

应用领域

固态硬盘
PC 和笔记本电脑
工业 PC
光学模块

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	100mV~5.5V

	属性	参数值
	最大连续电流	10A
	导通电阻	4mΩ
	功能特性	过温保护；输出放电功能；软启动
	工作温度	-40℃~+125℃
