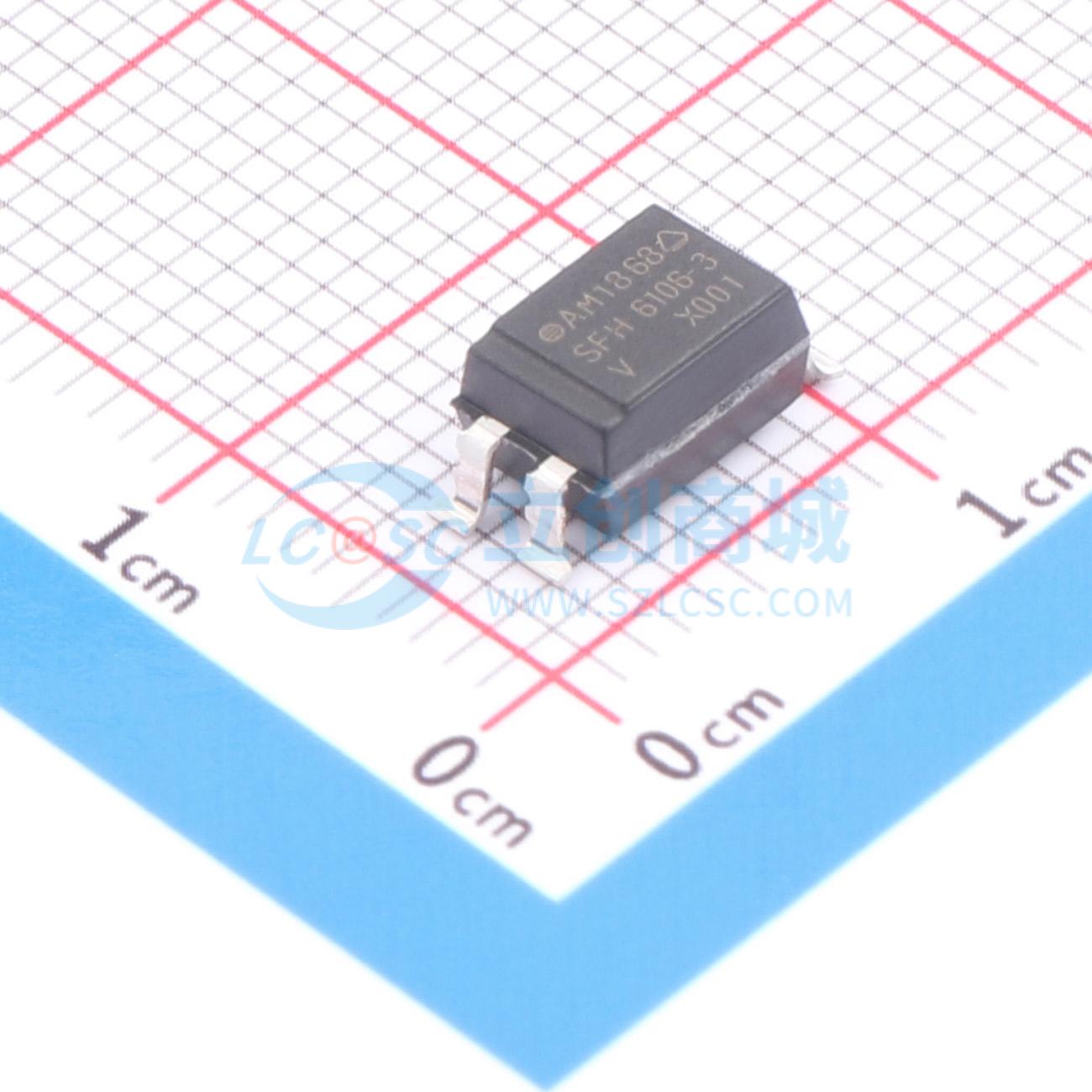

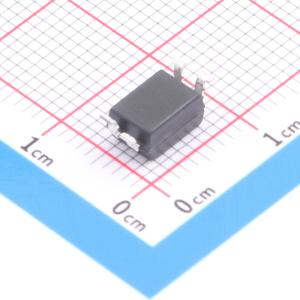

SFH6106-3X001T

DC 5.3kV

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有高电流传输比、低耦合电容和高隔离电压。这些耦合器有一个砷化镓红外二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并封装在塑料 DIP-4 或 SMD 封装中。耦合器件用于两个电气隔离电路之间的信号传输。耦合器端部可堆叠，间距为 2.54 mm。选项 6 和选项 8 可实现 >8.0 mm 的爬电距离和电气间隙。此版本符合 IEC 60950（DIN VDE 0805）标准，适用于高达 400 VRMS 或直流的工作电压的加强绝缘。
品牌名称: VISHAY(威世)
商品型号: SFH6106-3X001T
商品编号: C17274923
商品封装: SMD-4P
包装方式: 编带
商品毛重: 0.99克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.25V
	输出电流	100mA
	隔离电压(Vrms)	5.3kV
	直流反向耐压(Vr)	6V
	负载电压	70V
	输出通道数	1

	属性	参数值
	集射极饱和电压(VCE(sat))	400mV@10mA,10mA
	上升时间(tr)	3us
	下降时间	14us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	100%
	电流传输比(CTR)最大值/饱和值	200%
	正向电流(If)	60mA
	功能特性	-

商品概述

SFH610A和SFH6106具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用GaAs红外二极管发射器，与硅平面光电晶体管探测器进行光耦合，并封装在塑料DIP - 4或SMD封装中。这些耦合器件用于两个电气隔离电路之间的信号传输。这些耦合器可端部堆叠，间距为2.54 mm。选择选项6和选项8时，爬电距离和电气间隙距离大于8.0 mm。此版本符合IEC 60950（DIN VDE 0805）标准，在最高400 VRMS或直流的工作电压下可实现加强绝缘。

商品特性

正向电流下CTR线性度良好，无铅
隔离测试电压为5300 VRMS
集电极 - 发射极电压高，VCEO = 70 V
饱和电压低，符合RoHS标准
开关时间快
CTR衰减小
温度稳定性好
耦合电容低
可端部堆叠，间距为0.100"（2.54 mm）
共模干扰抗扰度高

数据手册PDF

放大查看下载PDF
