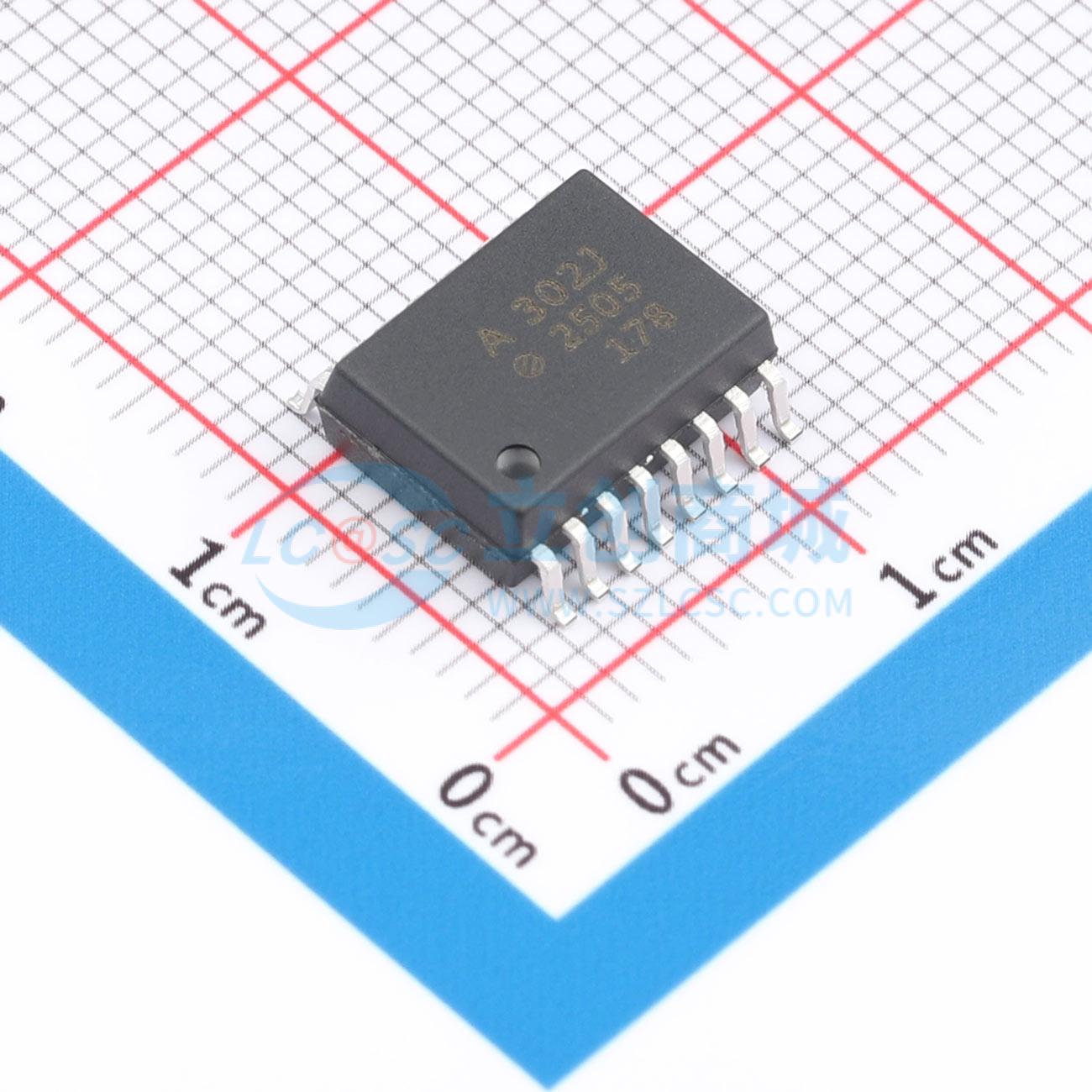

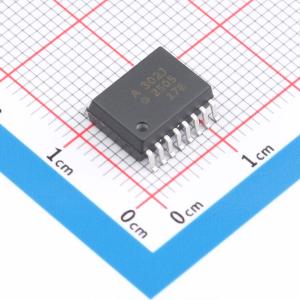

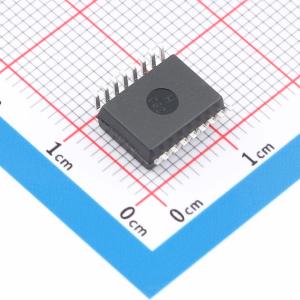

ACPL-302J-500E

集成反激控制器的2.5A门驱动光耦合器，适用于隔离式DC-DC转换器、IGBT过饱和检测、有源米勒钳位、故障和欠压锁定状态反馈

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-302J-500E
商品编号: C17271513
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 1.43克(g)

商品参数

参数完善中

商品概述

安华高的ACPL - 302J 2.5安培栅极驱动光耦合器具有用于隔离式DC - DC转换器的集成反激式控制器、带故障反馈和软关断功能的IGBT去饱和检测、带反馈的欠压锁定（UVLO）以及有源米勒电流钳位。快速的传播延迟和出色的时序偏斜性能可实现出色的时序控制和效率。这款功能齐全的光耦合器采用紧凑的表面贴装SO - 16封装，节省空间，适用于驱动电机控制和逆变器应用中使用的IGBT和功率MOSFET。

商品特性

用于隔离式DC - DC转换器的集成反激式控制器
稳压输出电压：20 V
峰值输出电流：最大2.5 A
米勒钳位吸收电流：最大1.7 A
宽输入电压范围：8 V至18 V
共模抑制（CMR）：在VCM = 1500 V时 > 30 kV/μs
传播延迟：最大250 ns
集成故障安全IGBT保护
去饱和检测、“软”IGBT关断和故障反馈
带反馈的欠压锁定（UVLO）保护
高抗噪性
米勒电流钳位
低输入阻抗和低噪声灵敏度的直接LED输入
负栅极偏置
具有8 mm电气间隙和爬电距离的SO - 16封装
法规认证：UL 1577、CSA、IEC/EN/DIN EN 60747 - 5 - 5

应用领域

隔离式IGBT/MOSFET逆变器栅极驱动
可再生能源逆变器
交流和无刷直流电机驱动
工业逆变器
不间断电源（UPS）
