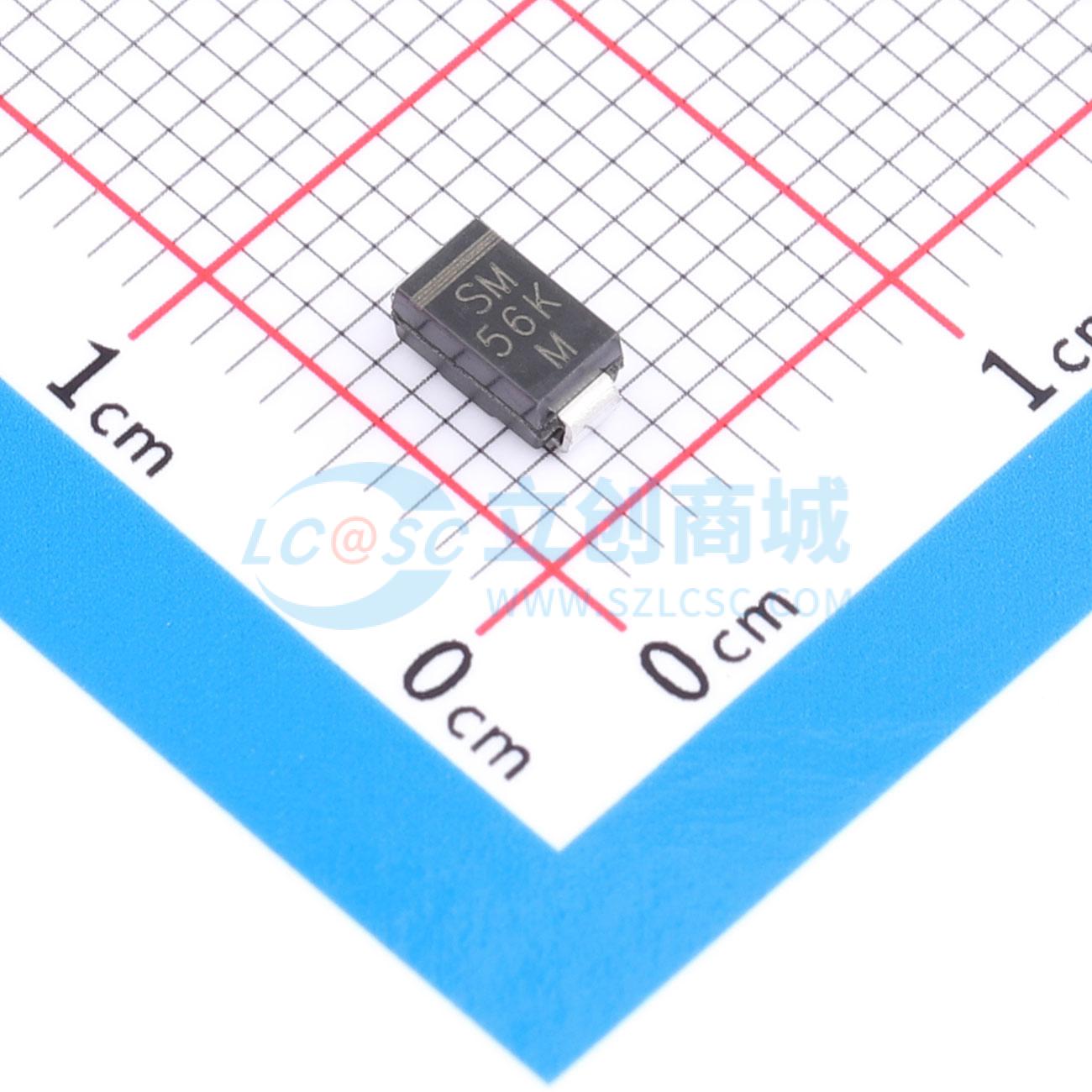

温馨提醒：图片仅供参考，商品以实物为准
S1M-M3/61T
表面贴装玻璃钝化整流器，低剖面封装，适用于自动贴装，玻璃钝化芯片结，正向压降低，漏电流低，正向浪涌能力高
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- S1M-M3/61T
- 商品编号
- C17269411
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.1V@1A | |
| 直流反向耐压(Vr) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 5uA | |
| 非重复峰值浪涌电流 (Ifsm) | 30A | |
| 工作结温范围 | -55℃~+150℃ |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 低正向压降
- 低漏电流
- 高正向浪涌能力
- 符合J-STD-020标准的MSL 1级，LF最大峰值为260℃
- 可提供AEC-Q101认证产品
- 汽车订购代码：基础型号P/NHE3或P/NHM3
应用领域
适用于消费、汽车和电信领域的电源、逆变器、转换器的通用整流以及续流二极管。
