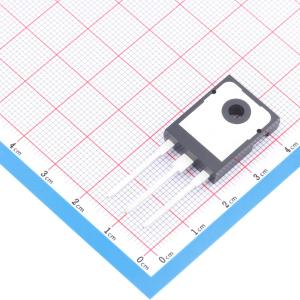

温馨提醒：图片仅供参考，商品以实物为准
RGW80TS65DGC11
RGW80TS65DGC11
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGW80TS65DGC11
- 商品编号
- C17265412
- 商品封装
- TO-247N
- 包装方式
- 管装
- 商品毛重
- 9.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 214W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 78A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.5V | |
| 栅极阈值电压(Vge(th)) | 1.9V@15V,40A | |
| 栅极电荷量(Qg) | 110nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.32nF | |
| 输出电容(Coes) | 83pF | |
| 反向传输电容(Cres) | 60pF | |
| 开启延迟时间(Td(on)) | 44ns | |
| 关断延迟时间(Td(off)) | 143ns | |
| 导通损耗(Eon) | 760uJ | |
| 关断损耗(Eoff) | 720uJ | |
| 反向恢复时间(Trr) | 92ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
商品特性
- 低集电极-发射极饱和电压
- 高速开关
- 低开关损耗与软开关
- 内置超快软恢复快恢复二极管
- 无铅镀层；符合RoHS标准
应用领域
- 功率因数校正
- 不间断电源
- 焊接设备
- 太阳能逆变器
- 感应加热
