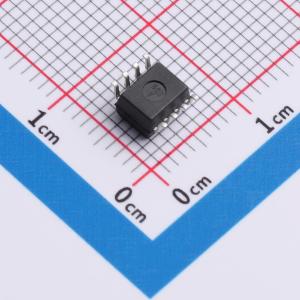

HCPL-070A-000E
低功耗高增益单通道和双通道光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-070A-000E
- 商品编号
- C17259736
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.546667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 60mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 2.5V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 电流传输比(CTR)最小值 | 800% | |
| 电流传输比(CTR)最大值/饱和值 | 25000% | |
| 总功耗(Pd) | 115mW | |
| 正向电流(If) | 5mA | |
| 功能特性 | 达林顿输出结构；集电极开路输出 |
应用领域
- 电池供电应用
- ISDN 电话接口
- 逻辑家族之间的接地隔离 – TTL, LSTTL, CMOS, HCMOS, HL-CMOS, LV-HCMOS
- 低输入电流线接收器
- EIA RS-232C 线接收器
- 电话铃声检测器
- 交流线路电压状态指示器 – 低输入功率损耗
- 低功耗系统 – 接地隔离
- 便携式系统 I/O 接口
