温馨提醒：图片仅供参考，商品以实物为准

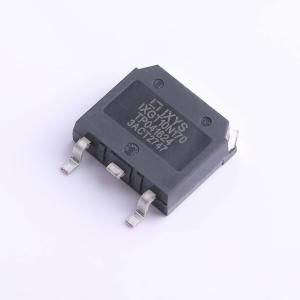

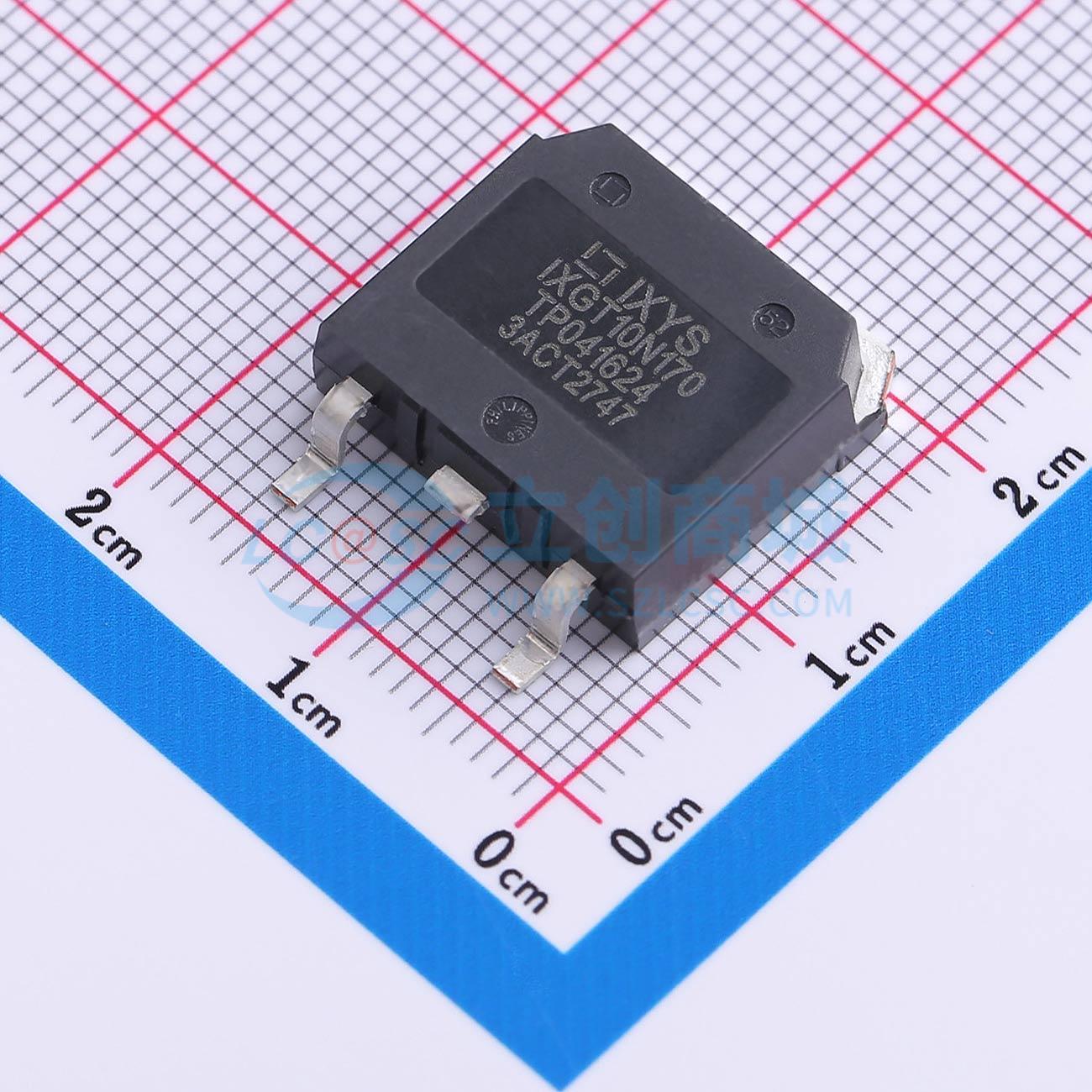

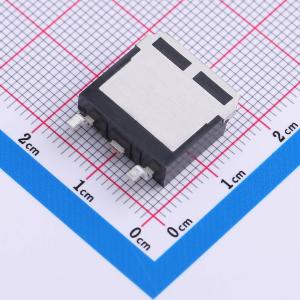

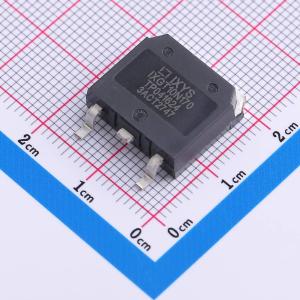

IXGT10N170
IXGT10N170
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGT10N170
- 商品编号
- C17259598
- 商品封装
- TO-268AA
- 包装方式
- 管装
- 商品毛重
- 5.229833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 110W | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 10A | |
| 集电极脉冲电流(Icm) | 70A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.7V@10A,15V | |
| 栅极阈值电压(Vge(th)) | 3V@250uA | |
| 栅极电荷量(Qg) | 32nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 700pF | |
| 输出电容(Coes) | 40pF | |
| 反向传输电容(Cres) | 14pF | |
| 开启延迟时间(Td(on)) | 30ns | |
| 关断延迟时间(Td(off)) | 132ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 国际标准封装JEDEC TO - 268和JEDEC TO - 247 AD
- 高电流处理能力
- MOS栅极导通，驱动简单
- 坚固的NPT结构
- 模塑环氧树脂符合UL 94 V - 0阻燃等级
应用领域
- 电容放电和脉冲电路
- 交流电机速度控制
- 直流伺服和机器人驱动
- 直流斩波器
- 不间断电源（UPS）
- 开关模式和谐振模式电源
