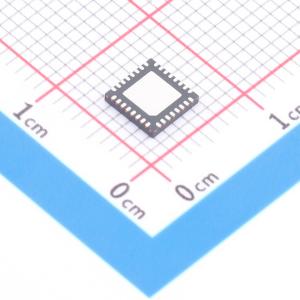

9DBL0442CKILFT

2至8路输出 3.3V PCI-E 零延迟/扩展缓冲器

9DBL02x2/9DBL04x2/9DBL06x1/9DBL08x1C 缓冲器是瑞萨全功能PCIe系列中的低功耗、高性能成员。这些缓冲器支持从PCIe Gen1到Gen5。

关键规格

• 扩展模式下PCIe Gen5 CC 抖动 < 60fs RMS
• 高带宽零延迟模式下PCIe Gen5 CC 抖动 < 150fs RMS

特性

• 2至8个低功耗HCSL（LP-HCSL）输出，每对输出省去4个电阻
• 9DBLxx4x 设备提供集成的100Ω端接
• 9DBLxx5x 设备提供集成的85Ω端接
• 请参阅AN-891以轻松耦合到其他逻辑家族
• 兼容扩频
• 每个输出有专用的OE#引脚
• 扩展模式下1MHz至200MHz操作
• 3个可选SMBus地址
• 广泛的SMBus可选特性允许优化以满足客户需求
• 设备运行不需要SMBus接口
• -40℃至+85℃的工作温度范围
• 节省空间的封装：
• 4 x 4 mm 24-VFQFPN (9DBL02x2C)
• 5 x 5 mm 32-VFQFPN (9DBL04x2C)
• 5 x 5 mm 40-VFQFPN (9DBL06x1C)
• 6 x 6 mm 48-VFQFPN (9DBL08x1C)

• PCI-E扩展卡
• NVMe存储
• 网络加速器
• 工业控制/嵌入式
