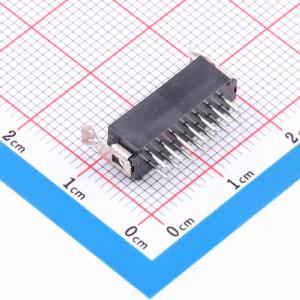

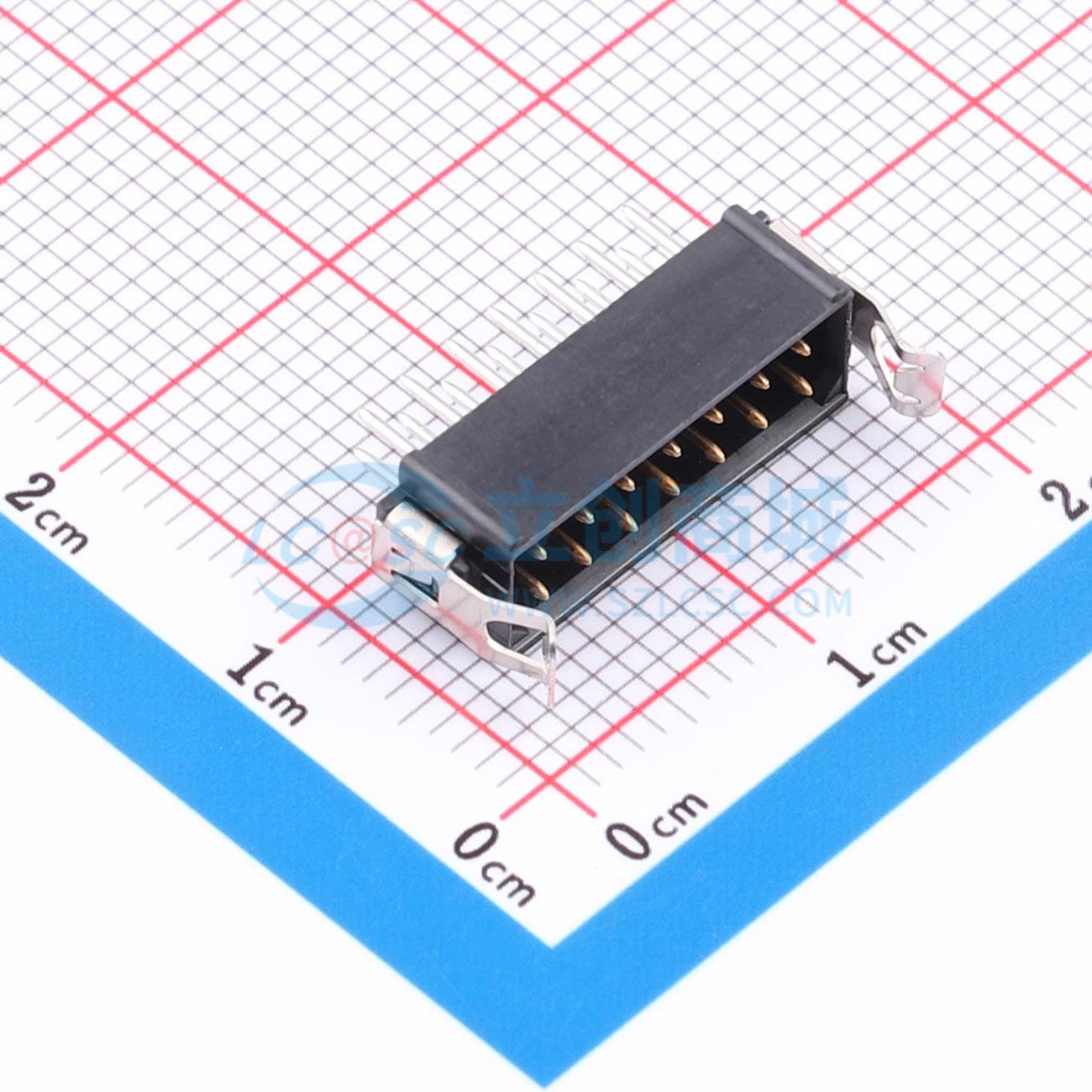

温馨提醒：图片仅供参考，商品以实物为准
M80-8531442
2x7P 间距:2mm 直插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一系列间距为2mm的公母矩形、全屏蔽非密封连接器,带可更换触点,用于板对板、电缆对板和电缆对电缆互连。该系列涵盖2至96路,有多种应用方法。母连接器有压接、垂直穿板和表面贴装端接方式。公连接器有压接、垂直或水平(90°)穿板和表面贴装端接方式
- 品牌名称
- Harwin
- 商品型号
- M80-8531442
- 商品编号
- C17254786
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x7P | |
| 间距 | 2mm | |
| 安装方式 | 直插 | |
| 总PIN数 | 14P | |
| 排数 | 2 | |
| 每排PIN数 | 7 | |
| 行距 | 2mm |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 2.2A | |
| 触头材质 | 磷青铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -55℃~+125℃ | |
| 额定电压 | 800V | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 黑色 |
