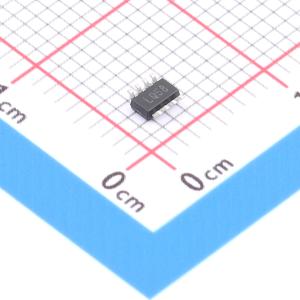

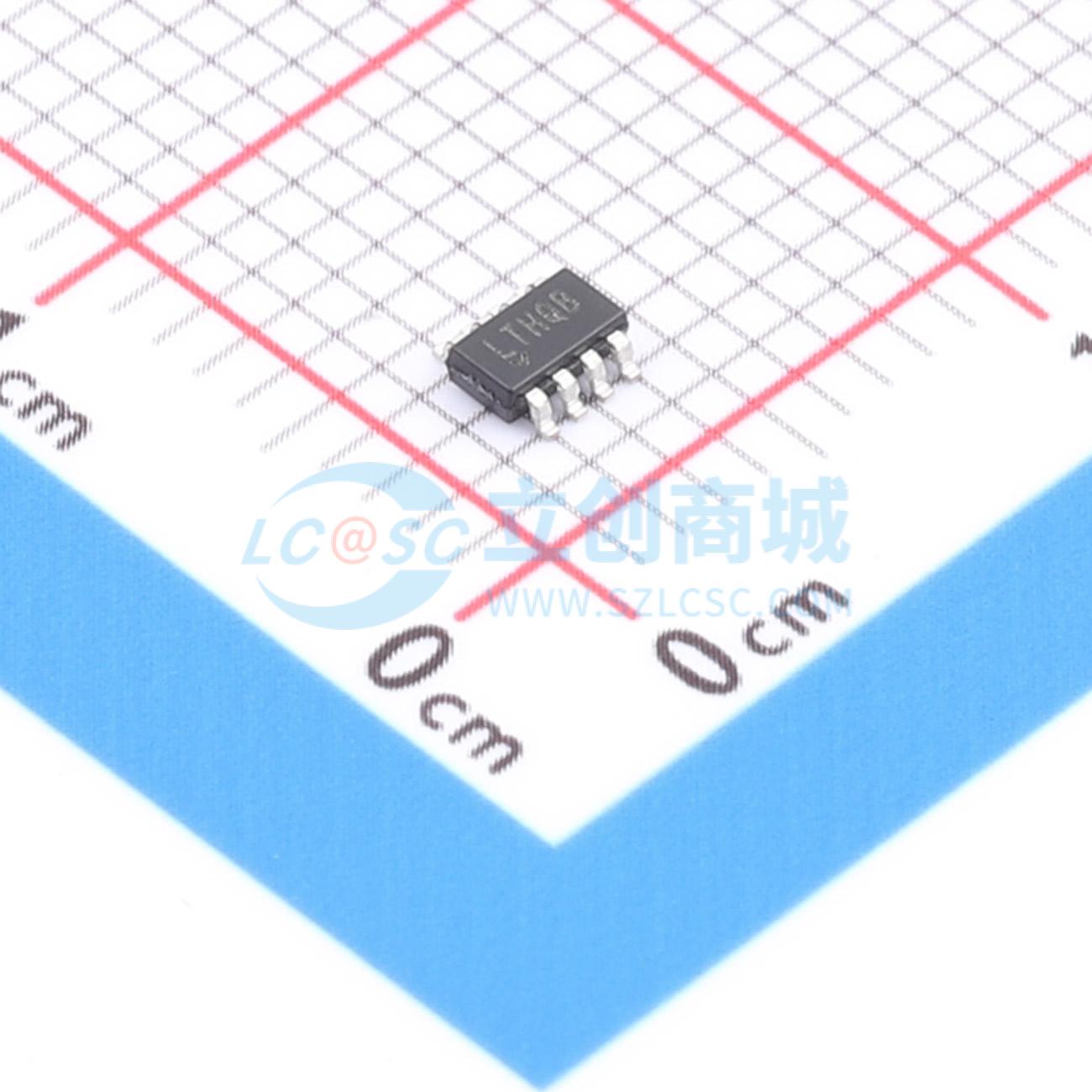

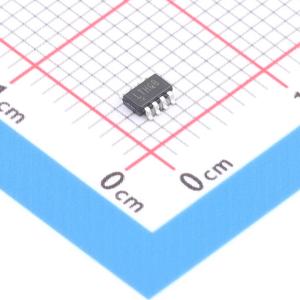

温馨提醒：图片仅供参考，商品以实物为准

LTC4213CTS8#TRPBF

无检测电阻器 (No RSENSE™) 型电子电路断路器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电子断路器通过检测外部 N 沟道 MOSFET 的漏源电压来工作，无需检测电阻，具有降低成本和减少开关路径上的电压及功率损耗的优点。内部高端驱动器控制外部 MOSFET 栅极。两个集成比较器在偏置电源到地的共模范围内提供双级过流保护。慢速比较器响应时间为 16us，快速比较器为 1us。断路器有三个可选的跳闸阈值：25mV、50mV 和 100mV。ON 引脚控制开关并复位断路器故障。READY 信号表示 MOSFET 导通且断路器已就绪。该断路器工作电压范围为 2.3V 至 6V。
品牌名称: ADI(亚德诺)
商品型号: LTC4213CTS8#TRPBF
商品编号: C17253114
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.102克(g)

商品参数

参数完善中

商品概述

LTC4213是一款电子断路器。过流断路器可感应外部N沟道MOSFET漏极和源极端之间的电压，无需使用检测电阻。其优点是成本更低，且可降低开关路径中的电压和功率损耗。内部高端驱动器可控制外部MOSFET的栅极。两个集成比较器在偏置电源至地的共模范围内提供双级过流保护。慢速比较器的响应时间为16µs，而快速比较器的脱扣时间为1µs。该断路器有三个可选的脱扣阈值：25mV、50mV和100mV。ON引脚可控制断路器的通断并复位故障。READY信号表示MOSFET正在导通且断路器已就绪。LTC4213的工作电压V_C范围为2.3V至6V。

商品特性

快速1µs响应断路器
3个可选的断路器阈值
无需检测电阻
双级过流故障保护
可控制0V至6V的负载电压
用于外部N沟道MOSFET的高端驱动
欠压锁定
READY引脚在断路器就绪时发出信号
小型塑料（3mm×2mm）DFN和TSOT - 23（ThinSOT）封装

应用领域

电子断路器
高端开关
热板插入
