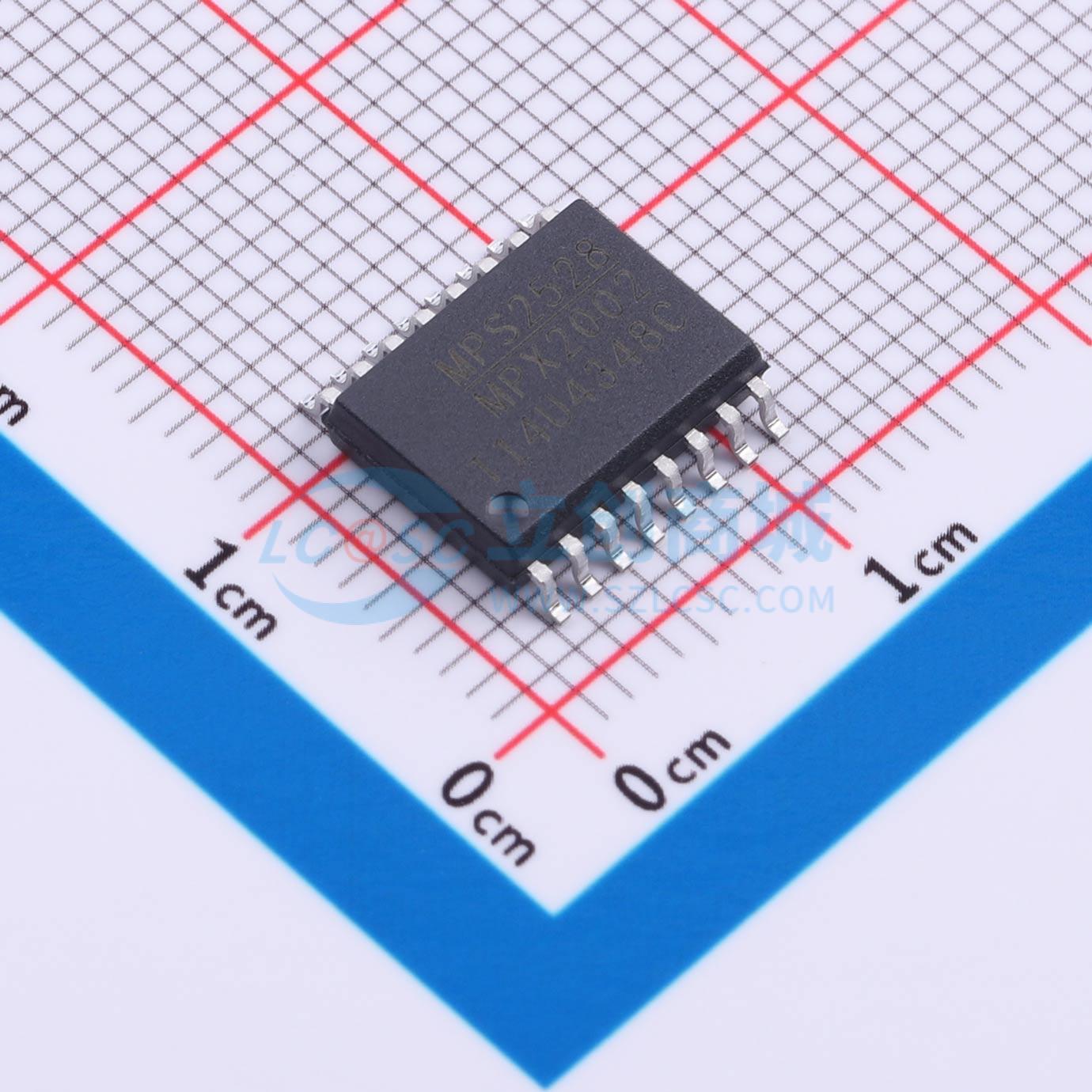

温馨提醒：图片仅供参考，商品以实物为准

MPX2002GY-Z

集成初级控制电路和次级同步整流驱动器的单端反激式控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPX2002GY-Z
商品编号: C17249307
商品封装: SOIC-16
包装方式: 编带
商品毛重: 4.73克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	工作模式	PFM 调制；DCM；CCM；QR
	输出电压	-
	反馈方式	原边反馈

商品概述

MPX2002是一款一体化反激式控制器，集成了初级驱动电路、次级控制器、同步整流驱动器和符合安全标准的反馈电路。它兼具初级侧调节（PSR）和次级侧调节（SSR）的优势。无需反馈电路，降低了系统复杂度和总物料清单（BOM）成本。同步整流器（SR）可与初级侧MOSFET的驱动信号匹配，意味着SR可在连续导通模式（CCM）下安全运行。同时，集成的SR控制器以低阈值调节SR MOSFET，提高了整体效率和设计灵活性。内部集成了用于SR电源的线性稳压器，因此即使在低输出情况下，MPX2002也能在无辅助绕组的情况下驱动低端SR MOSFET。

商品特性

MPX2002在重载下可在CCM模式下运行，负载降低时则工作在准谐振（QR）模式。若负载进一步下降，MPX2002将工作在脉冲频率调制（PFM）模式。当器件进入突发模式时，开关频率（fSW）固定在20kHz，可防止产生可听噪声。MPX2002在大多数负载条件下实现了高效率，同时改善了电磁干扰（EMI）性能。
MPX2002具备先进的保护功能，包括VCC过压保护（OVP）、初级过流保护（POCP）、次级感应输出过载保护（OLP）、内部欠压/过压锁定（B/I、B/O）、短路保护（SCP）、电流感应短路保护（SSP）、SR栅极开路/短路保护（SGOP/SGSP）、SRD异常保护（SRDP）、FB过压保护和欠压保护（UVP）、内部热关断、欠压锁定（UVLO）以及外部触发保护（Ext.P）。
MPX2002提供SOICW - 16和TSOICW16 - 15封装。
隔离电压>3750VAC，100%生产高压测试符合UL1577和IEC62368安全标准，DIN VDE V 0884 - 17认证进行中
集成多模式：不连续导通模式（DCM）、准谐振（QR）模式、连续导通模式（CCM）反激式控制器、次级侧同步整流器（SR）感应/驱动电路以及符合安全标准的反馈链路
集成650V初级侧电流源和150V次级侧电流源
待机模式功耗小于30mW
改进的SR控制，实现可靠运行和更高效率
VCC过压保护（OVP）、初级过流保护（POCP）、次级感应输出过载保护（OLP）、内部欠压/过压锁定（B/O、B/I）、短路保护（SCP）、电流感应短路保护（SSP）、SR栅极开路/短路保护（SGOP/SGSP）、SRD异常保护（SRDP）、FB过压保护和欠压保护（UVP）、内部热关断、欠压锁定（UVLO）以及外部触发保护（Ext.P）
提供TSOICW16 - 15和SOICW - 16封装

应用领域

高性能USB PD适配器
离线电池充电器
高效、大电流电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.5V~24V
	开关频率	85kHz；24kHz；20kHz
	输出电流	-
	耗散功率(Pd)	2.8W
	最大占空比	-
