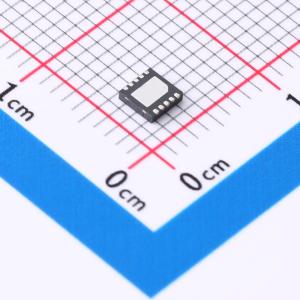

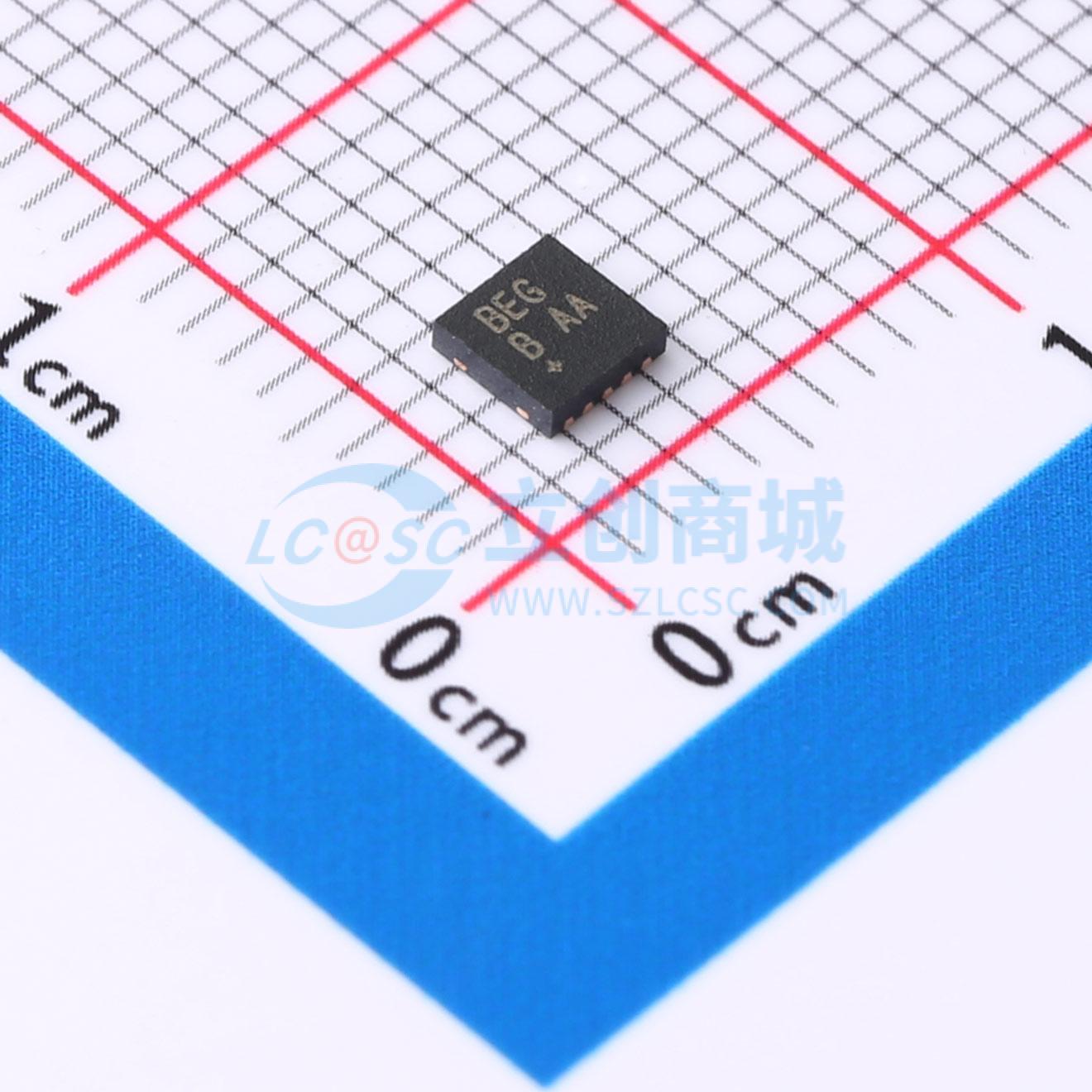

温馨提醒：图片仅供参考，商品以实物为准
MAX17615ATB+
4.25V至60V、250mA限流保护器，具备过压、欠压及反向保护功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：强大的保护功能，减少系统停机时间。 宽输入电源范围：4.25V 至 60V。 热插拔耐受，在高达 35V 输入电源下无需 TVS。应用：传感器系统
- 商品型号
- MAX17615ATB+
- 商品编号
- C17246584
- 商品封装
- TDFN-10(3x3)
- 包装方式
- 托盘
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 250mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.25V~60V | |
| 导通电阻 | 1.42Ω | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP) |
商品特性
- 宽输入电源范围：+4.25V 至 +60V
- 热插拔耐受，无 TVS 时输入电源高达 35V
- 负输入耐受至 -65V
- 负输出耐受至 -(65 - V_IN)V
- 低 R_ON 1.42Ω（典型值）
- 反向电流阻断保护
- 热过载保护
- 扩展温度范围：-40℃ 至 +125℃
- 可调 OVLO 和 UVLO 阈值
- 可编程正向电流限制：10mA 至 20mA，精度 ±6%；20mA 至 250mA，全温度范围精度 ±5%
- 可编程过流故障响应：自动重试、锁存关闭和连续模式
- 平滑电流过渡
- 10 引脚，3mm x 3mm，TDFN 封装
- 集成 FET
应用领域
- 小尺寸整体解决方案（传感器系统）
- 精确电流限制（状态监测、电池供电模块）
- 输出反极性保护（过程仪表、PLC、网络模块）
