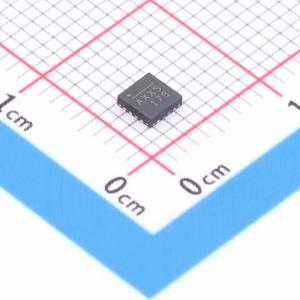

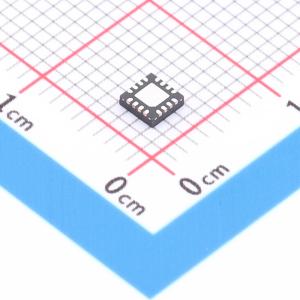

MA820GQ-Z

8位无接触式角度编码器，带ABZ输出和按钮功能

描述

是一款易于使用的磁性角度编码器，旨在取代模拟电位器或旋转开关。设计用于低速操作，如人机界面、手动控制等，转速保持在200 rpm以下。传感器检测连接到旋转轴的永磁体的绝对角位置，并输出增量式ABZ编码器数据。每个A或B输出通道的脉冲数可通过SPI接口从1到64进行编程。磁体形状和配置非常灵活。通常，该编码器与直径为2-8mm的径向磁化圆柱体配合使用。具备可编程的磁场强度阈值，可实现推或拉按钮功能，并以两个逻辑信号输出。片上非易失性存储器可存储配置参数，包括参考零角度位置、每个通道的ABZ脉冲数和磁场检测阈值设置。

品牌名称

MPS(芯源)

商品型号

MA820GQ-Z

商品编号

C17242400

商品封装

QFN-16(3x3)​

包装方式

编带

商品毛重

1克(g)
