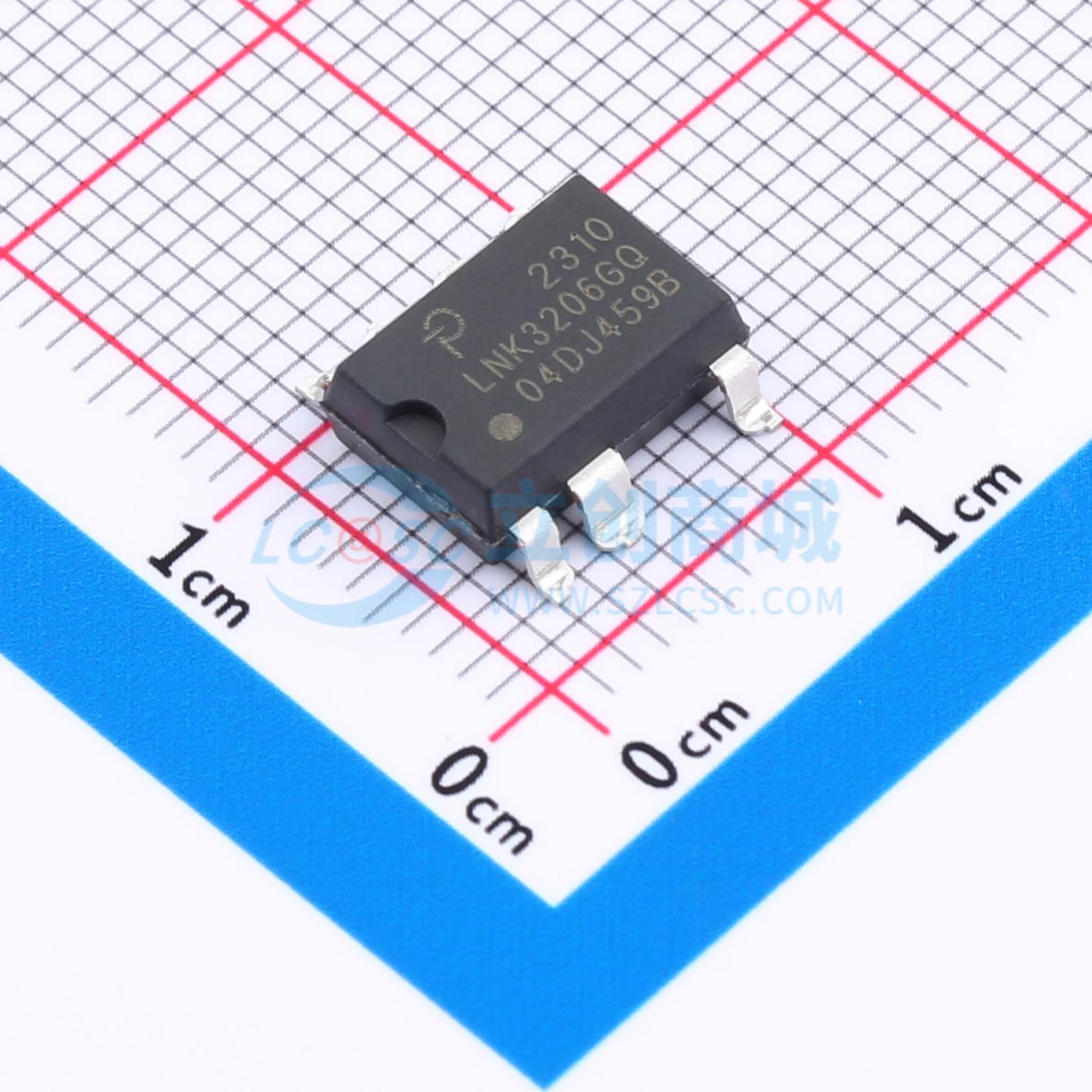

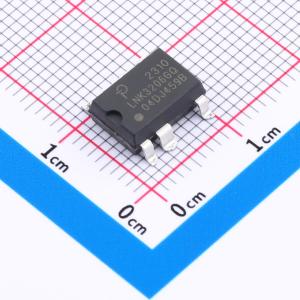

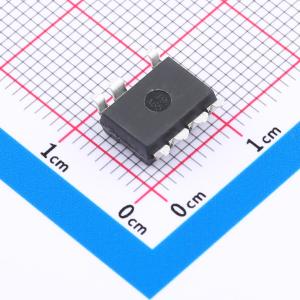

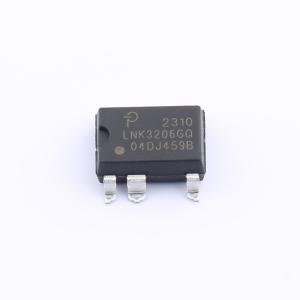

LNK3206GQ-TL

具备集成系统级保护功能的高能效开关IC，适用于低元件数量的电源

描述: 用于汽车电源的LinkSwitchTM - TN2系列IC与传统分立解决方案相比，显著减少了元件数量，使其具有高可靠性。该器件系列支持降压、升降压和反激式转换器拓扑。每个器件在单片IC上集成了一个750 V功率MOSFET、振荡器、开/关控制、用于自偏置的高压开关电流源、频率抖动、快速（逐周期）电流限制、迟滞热关断以及输出和过压保护电路
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: LNK3206GQ-TL
商品编号: C17237156
商品封装: SMD-7P
包装方式: 编带
商品毛重: 0.55克(g)

商品参数

商品概述

用于汽车电源的LinkSwitch™-TN2系列IC与传统分立解决方案相比，显著减少了元件数量，使其具有高度可靠性。该器件系列支持降压、升降压和反激式转换器拓扑。每个器件在单片IC上集成了一个750 V功率MOSFET、振荡器、开/关控制、用于自偏置的高压开关电流源、频率抖动、快速（逐周期）电流限制、迟滞热关断以及输出和过压保护电路。 LinkSwitch-TN2 IC在待机状态下消耗的电流非常小，使得电源设计在400 VDC输入时满足<50 mW的空载输入要求。全套保护功能可实现安全可靠的电源，保护器件和系统免受输入和输出过压故障、器件过热故障、调节失控以及电源输出过载或短路故障的影响。

商品特性

支持降压、升降压和反激式拓扑
宽输入电压范围30 VDC至550 VDC
出色的负载和线性调节能力
66 kHz工作频率，具有精确的电流限制
允许使用低成本的现成电感器
减小磁性元件和输出电容器的尺寸和成本
频率抖动降低EMI滤波器复杂度
引脚布局简化PCB散热设计
通过AEC-Q100认证
晶圆制造和组装通过IATF16949认证
针对短路和开环故障自动重启
输出过压保护（OVP）
迟滞过热保护（OTP）
DRAIN引脚与所有其他引脚之间的爬电距离增加，提高现场可靠性
750 V MOSFET额定值，具有出色的浪涌耐受能力
待机电源电流<100 μA
开/关控制在宽负载范围内提供恒定效率
轻松满足所有全球能效法规
空载功耗<50 mW

应用领域

汽车HVAC、气候控制、DC/DC转换器和车载充电器的辅助电源
牵引逆变器的应急电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	60V~550V
	开关频率	66kHz
	输出电流	360mA

	属性	参数值
	最大占空比	70%
	晶体管耐压	750V
	拓扑结构	降压-升压式；反激式；降压式
	工作温度	-40℃~+85℃
	反馈方式	副边反馈
