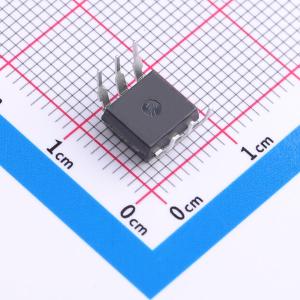

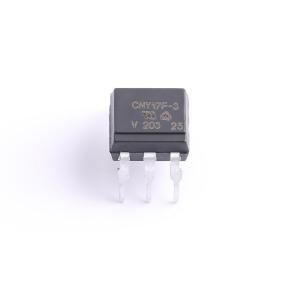

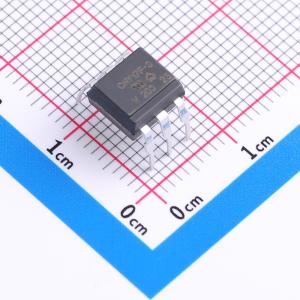

温馨提醒：图片仅供参考，商品以实物为准
CNY17F-3X016
光电耦合器，光电晶体管输出，无基极连接
- 描述
- CNY17F是一款光耦合器，由砷化镓红外发光二极管和硅平面光电晶体管探测器通过光耦合组成，采用塑料直插式DIP - 6封装。该耦合器件适用于两个电气隔离电路之间的信号传输。待耦合电路之间的电位差不得超过最大允许参考电压
- 品牌名称
- VISHAY(威世)
- 商品型号
- CNY17F-3X016
- 商品编号
- C17235291
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.39V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 上升时间(tr) | 2us | |
| 下降时间 | 2us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
