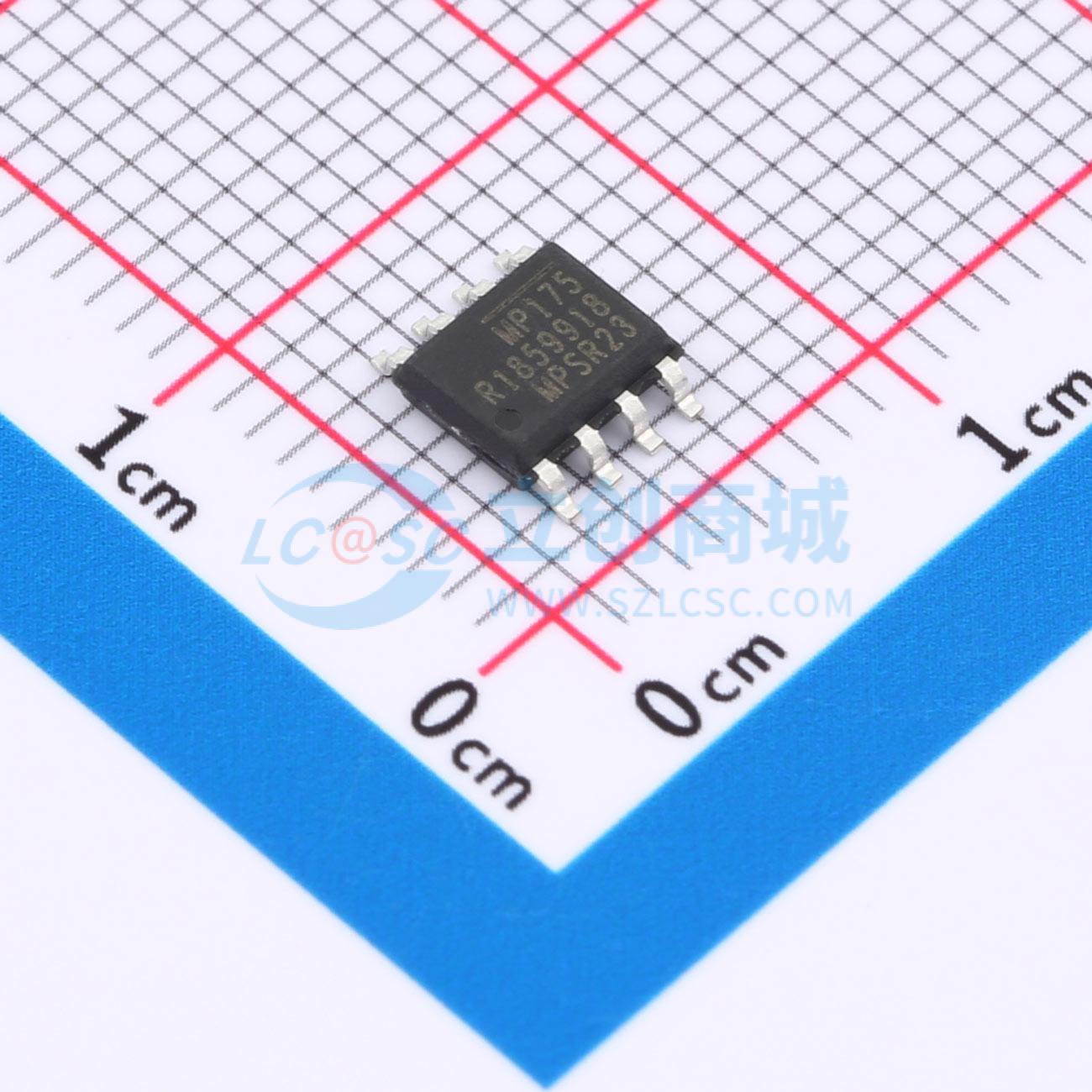

MP175GS-Z

700V 9V~30V 600mA

SMT扩展库PCB免费打样

描述: ACDC电路，输入AC90V~265V，功率10W以内(低)方案，
品牌名称: MPS(芯源)
商品型号: MP175GS-Z
商品编号: C17233720
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.125克(g)
立创商城设计参考: ACDC电路-(1)输入AC90V~265V-(1)功率10W以内-(低)方案

商品参数

	属性	参数值
	拓扑结构	降压-升压式；反激式；降压式；升压式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	工作温度	-40℃~+125℃@(TJ)
	工作模式	CCM；DCM
	反馈方式	原边反馈

商品概述

MP175是一款初级侧调节器，无需光耦即可提供精确的恒压（CV）调节。MP175支持降压、升降压、升压和反激拓扑。MP175集成了700V MOSFET和高压电流源，还具备固定输出选项，可进一步简化结构并降低成本。输出电压也可根据不同应用进行调整。 MP175是一款具备绿色模式运行功能的调节器。峰值电流限制和开关频率会随负载降低而减小。此特性在轻载条件下可实现出色的效率，并提高整体平均效率。 MP175具备多种保护功能，包括过温保护（OTP）、VCC欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）、欠压保护（BOP）和开环检测（OLD）。这些特性使MP175成为离线、低功率应用（如家用电器和待机电源）的理想调节器。 MP175采用SOIC - 8封装。

商品特性

初级侧CV控制，支持降压、升降压、升压和反激拓扑
集成700V/4.5Ω MOSFET
内部700V高压电流源
固定或可调输出选项
空载功耗<30mW
输出功率高达10W
连续导通模式（CCM）最大输出电流高达600mA
低VCC工作电流
频率折返
最大频率限制
峰值电流压缩
内部偏置VCC
过温保护（OTP）、欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）、欠压保护（BOP）、开环检测（OLD）
采用SOIC - 8封装

应用领域

家用电器、白色家电和消费电子产品
工业控制
待机电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	9V~30V
	输出电流	600mA
	耗散功率(Pd)	1.64W
	晶体管耐压	700V
