- 引脚图
- 焊盘图

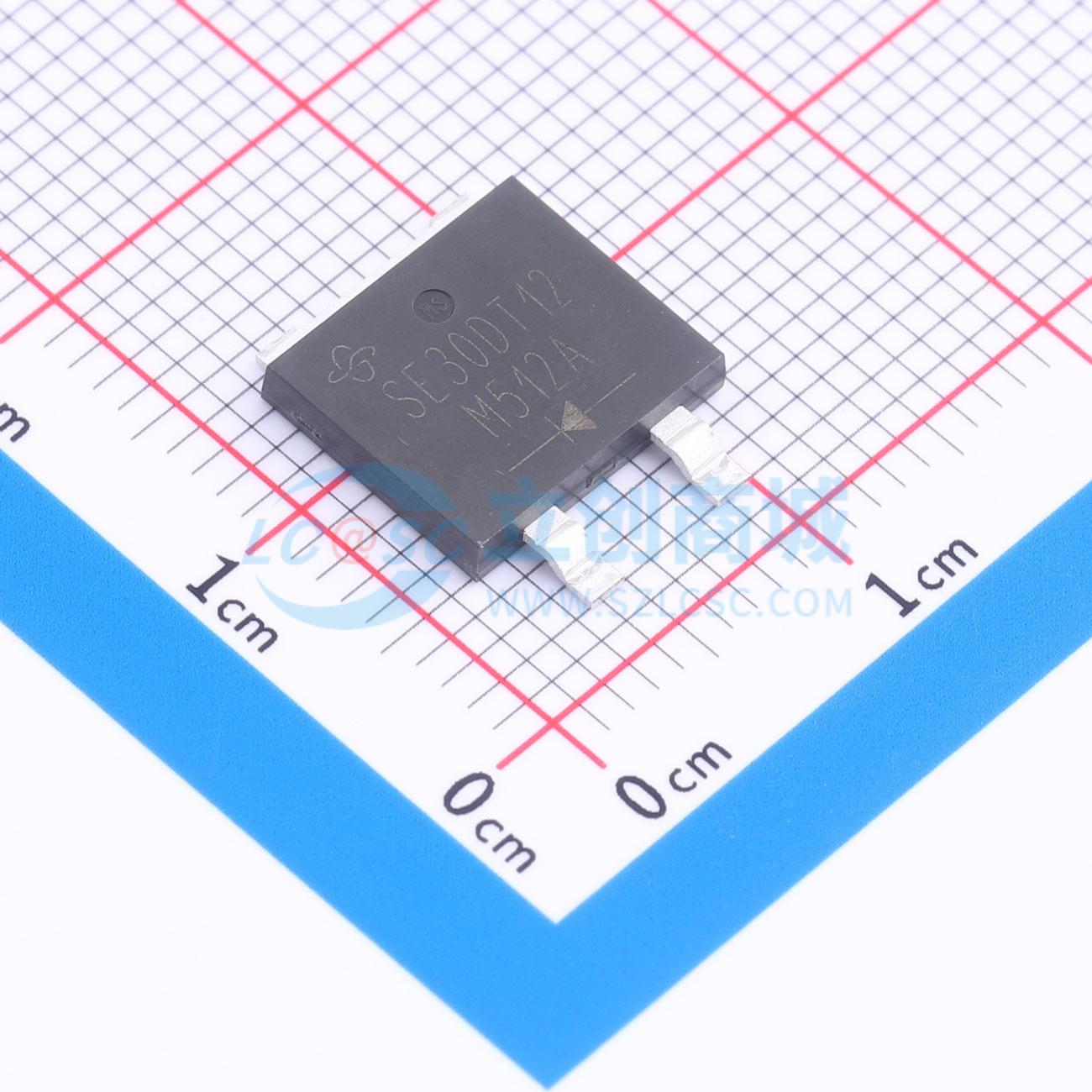

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.29V@30A | |
| 直流反向耐压(Vr) | 1.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 10uA | |
| 非重复峰值浪涌电流 (Ifsm) | 300A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 爬电距离和电气间隙典型值为3.7mm
- 超薄外形，典型高度为1.7mm
- 适合自动贴装
- 采用氧化物平面芯片结
- 正向压降低
- 通过AEC-Q101认证
- 符合J-STD-020标准的MSL 1级，LF最高峰值温度为260℃
应用领域
车载充电器、充电站、桥式功能
