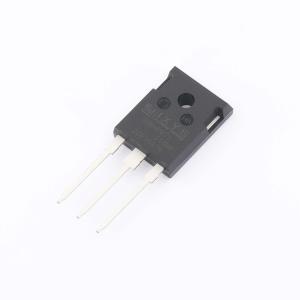

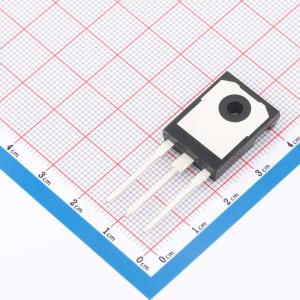

温馨提醒：图片仅供参考，商品以实物为准
IXBH6N170
1.7kV 12A
- 描述
- 特性：高阻断电压。 集成反并联二极管。 国际标准封装。 低传导损耗。 低栅极驱动要求。 高功率密度。应用：开关模式和谐振模式电源。 不间断电源 (UPS)
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXBH6N170
- 商品编号
- C17230881
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.086667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 75W | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 12A | |
| 集电极脉冲电流(Icm) | 36A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 3.4V@6A,15V | |
| 栅极阈值电压(Vge(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 17nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 378pF | |
| 输出电容(Coes) | 25pF | |
| 反向传输电容(Cres) | 9pF | |
| 开启延迟时间(Td(on)) | 32ns | |
| 关断延迟时间(Td(off)) | 105ns；100ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | 1.08us | |
| 工作温度 | -55℃~+150℃ |
