温馨提醒：图片仅供参考，商品以实物为准

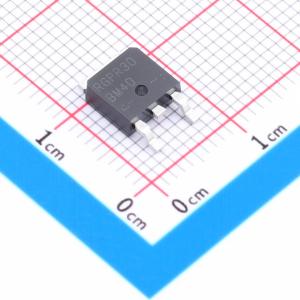

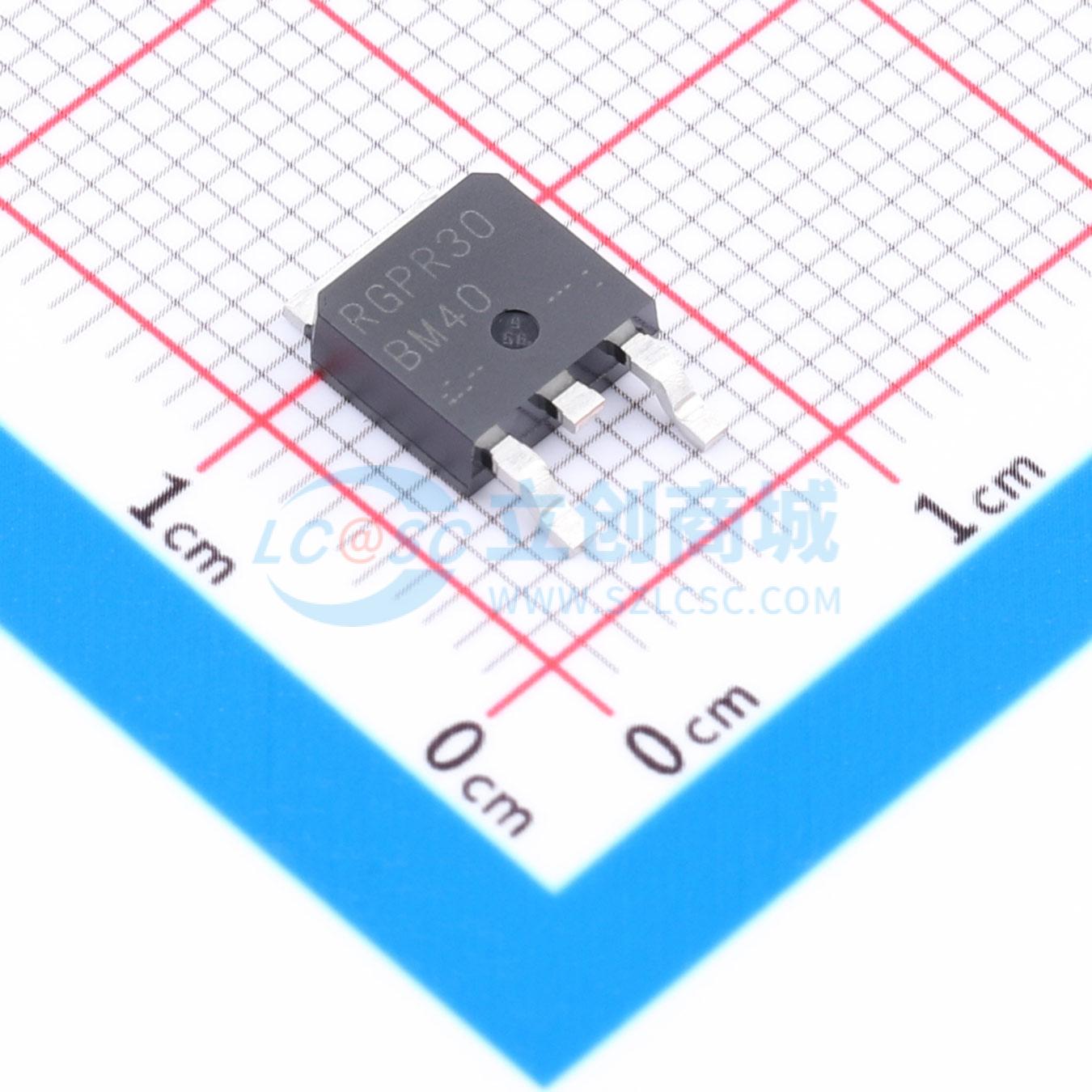

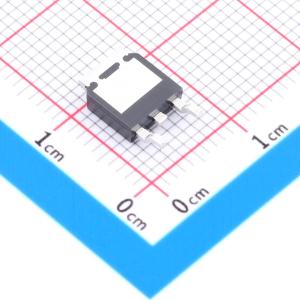

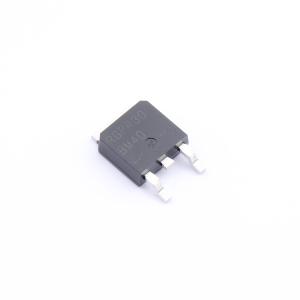

RGPR30BM40HRTL
400V、30A 点火用绝缘栅双极型晶体管（IGBT）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低集电极-发射极饱和电压。 高自钳位电感开关能量。 内置栅极-发射极保护二极管。 内置栅极-发射极电阻。 符合AEC-Q101标准。 无铅镀铅；符合RoHS标准。应用：点火线圈驱动电路。 螺线管驱动电路
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGPR30BM40HRTL
- 商品编号
- C17230678
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 125W | |
| 集射极击穿电压(Vces) | 430V | |
| 集电极电流(Ic) | 30A | |
| 集射极饱和电压(VCE(sat)) | 2V@12A,5V | |
| 栅极阈值电压(Vge(th)) | 2V@5V,10A | |
| 栅极电荷量(Qg) | 22nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.33nF | |
| 输出电容(Coes) | 220pF | |
| 反向传输电容(Cres) | 71pF | |
| 开启延迟时间(Td(on)) | 110ns | |
| 关断延迟时间(Td(off)) | 4us | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 工作温度 | -40℃~+175℃@(Tj) |
