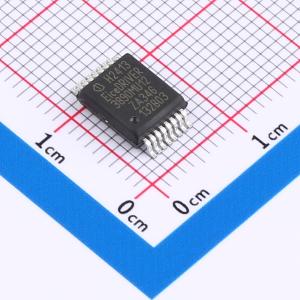

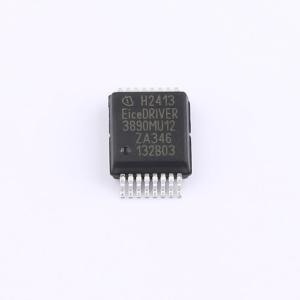

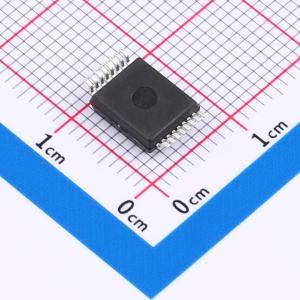

1ED3890MU12M

1ED38x0Mc12M系列（X3数字）由采用小型PG-DSO-16封装的单通道电气隔离栅极驱动IC组成，爬电距离和电气间隙达8 mm。该栅极驱动IC可提供3 A、6 A和9 A的典型峰值输出电流。 其包含可调节的控制和保护功能，以简化高可靠性系统的设计。所有参数调节均通过I2C接口（SDA和SCL引脚）从输入侧完成。 所有逻辑I/O引脚与3.3 V或5 V的CMOS兼容，且依赖于电源电压，可直接连接到微控制器。 电气隔离的数据传输通过集成无芯变压器技术实现。

• 适用于650 V、1200 V、1700 V、2300 V的IGBT、SiC和Si MOSFET
• 绝对最大输出电源电压40 V
• 典型灌电流和拉电流峰值输出电流为±3 A、±6 A和±9 A
• 用于硬开关或可选两级关断的独立源极和漏极输出，并带有有源米勒钳位
• 用于参数配置和状态寄存器读取的I2C总线
• 精确、可调且具有温度补偿的VCESat检测（DESAT），带故障输出
• 过饱和检测后可调节IGBT软关断
• 可在高达125 ℃的高温环境下工作，160 ℃（±10 ℃）时过热关断
• 芯片间传播延迟匹配紧密（tPDD,max = 30 ns）
• 输入和输出侧带迟滞的欠压锁定保护，具备主动关断功能
• 集成ADC比较器结果的可配置反馈或故障关断行为
• 高共模瞬态抗扰度CMTI = 200 kV/μs
• 节省空间的小型DSO-16细间距封装，爬电距离大（>8 mm）
• 安全认证
  • UL 1577认证（文件编号E311313），V150,test = 6840 V（rms）持续1 s，V150 = 5700 V（rms）持续60 s
  • VDE 0884-11认证（证书编号40053980），V|0RM = 1767 V（峰值，加强绝缘）
• 提供详细功能描述的额外参考手册

• 工业电机驱动器 - 紧凑型、标准型、高性能型、伺服驱动器
• 太阳能逆变器
• UPS系统
• 焊接设备
• 商用和农用车辆（CAV）
• 商用空调（CAC）
• 高压隔离式DC-DC转换器
• 隔离式开关电源（SMPS）
