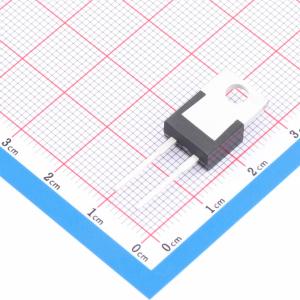

温馨提醒：图片仅供参考，商品以实物为准
VS-E5TX1512-M3
1.2kV 15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有低传导和开关损耗的独特组合，该整流器是高频转换器（软开关/谐振）的理想选择。专为提高电动汽车/混合动力汽车电池充电站的功率因数校正和输出整流级、太阳能逆变器的升压级以及不间断电源应用的效率而设计，这些器件与MOSFET或高速IGBT完美匹配。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-E5TX1512-M3
- 商品编号
- C17223532
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 15A | |
| 直流反向耐压(Vr) | 1.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 3.3V@15A | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 50uA@1200V | |
| 反向恢复时间(Trr) | 44ns | |
| 工作结温范围 | -55℃~+175℃ |
商品概述
该整流器具有低导通损耗和开关损耗的独特组合，是高频转换器（软开关/谐振）的理想选择。这些器件专门设计用于提高电动汽车/混合动力汽车电池充电站的PFC和输出整流级、太阳能逆变器的升压级以及UPS应用的效率，非常适合与MOSFET或高速IGBT配合使用。
商品特性
- 超快速且优化的反向恢复电荷Qrr
- 同类产品中正向压降和开关损耗的最佳平衡
- 针对高速运行进行优化
- 最高工作结温175°C
- 聚酰亚胺钝化
应用领域
高频转换器（软开关/谐振）、电动汽车/混合动力汽车电池充电站的PFC和输出整流级、太阳能逆变器的升压级、UPS应用
