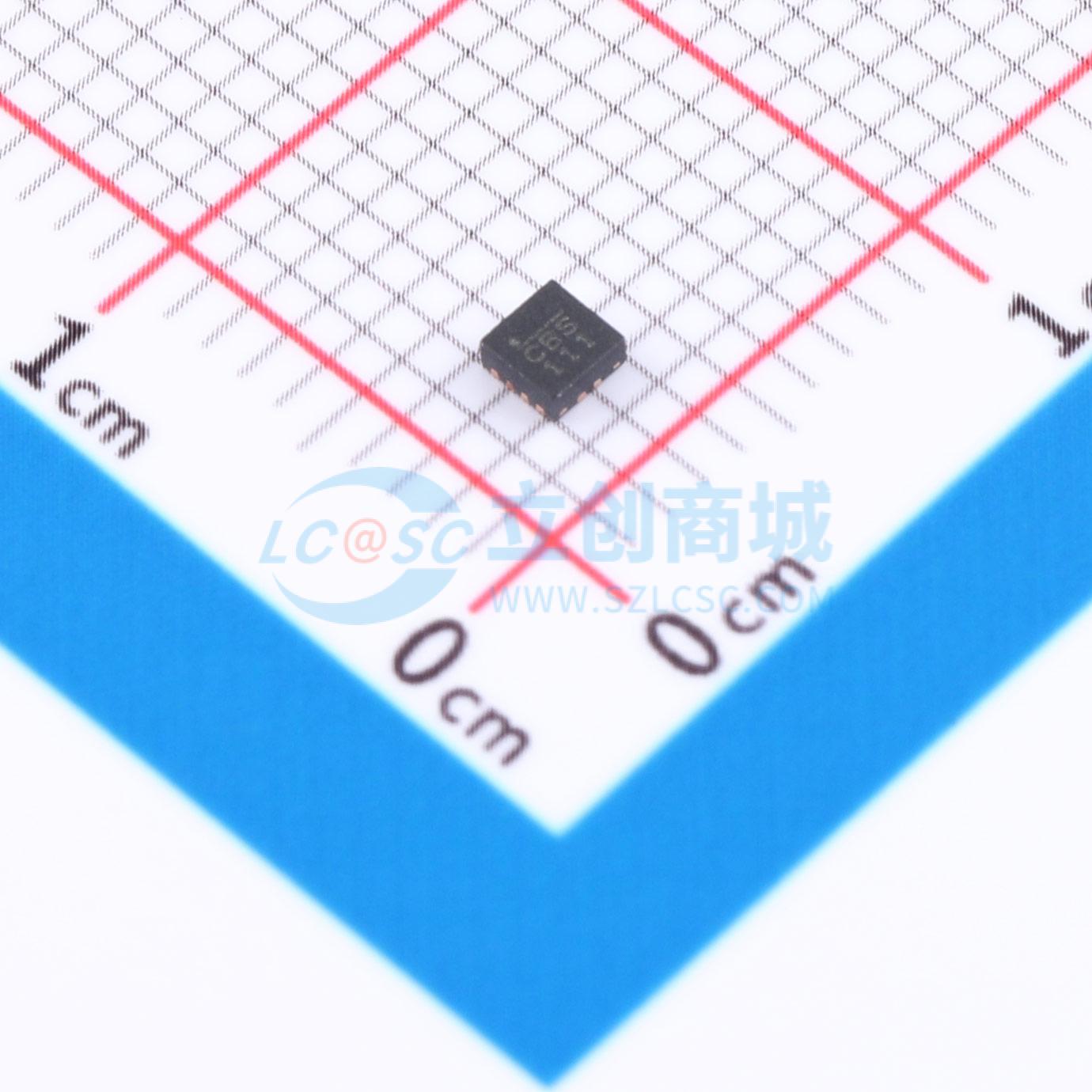

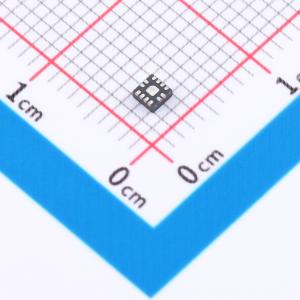

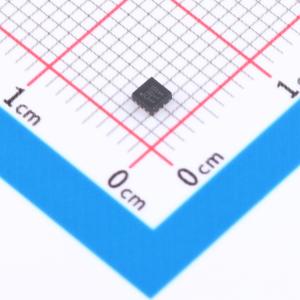

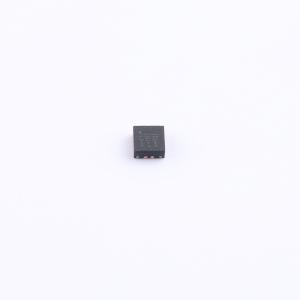

MPQ5073GG-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MPS(芯源)
商品型号: MPQ5073GG-Z
商品编号: C17219969
商品封装: QFN-12(2x2)
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

MPQ5073 是一款负载开关，可提供 2A 负载保护，输入电压范围为 0.5V 至 5.5V。凭借小封装下的低导通电阻（RDSON），MPQ5073 为笔记本电脑、平板电脑或其他便携式设备应用提供了高效且节省空间的解决方案。 MPQ5073 具备软启动功能，可避免电路启动时的浪涌电流。它还提供可编程软启动时间、输出放电功能、过流保护（OCP）和热关断特性。输出（源极）的最大负载具有电流限制功能，这通过采用检测 FET 拓扑结构实现。电流限制的大小由连接在 ILIM 引脚与地之间的外部电阻控制。内部电荷泵驱动功率器件的栅极，使功率 DMOS FET 的导通电阻低至 50mΩ。 MPQ5073 采用节省空间的小型 QFN - 12（2mmx2mm）封装。

商品特性

保证工业/汽车温度范围限制
宽输入电压范围：0.5V 至 5.5V
关断电流 <5μA
集成 50mΩ 低导通电阻（RDSON）FET
典型负载电流范围为 2A
推挽式电源良好（PG）指示
可调节启动压摆率
输出放电功能
短路响应保护时间 <200ns
热保护
小型 QFN - 12（2mmx2mm）封装，节省空间
提供符合 AEC - Q100 标准的等级产品

应用领域

笔记本电脑和平板电脑
便携式设备
固态硬盘驱动器
手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	500mV~5.5V
	导通电阻	50mΩ
	工作温度	-40℃~+125℃
