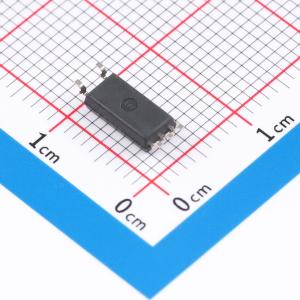

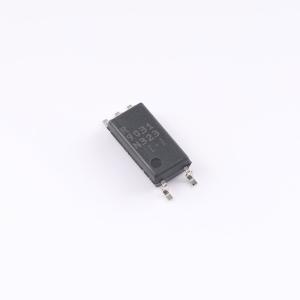

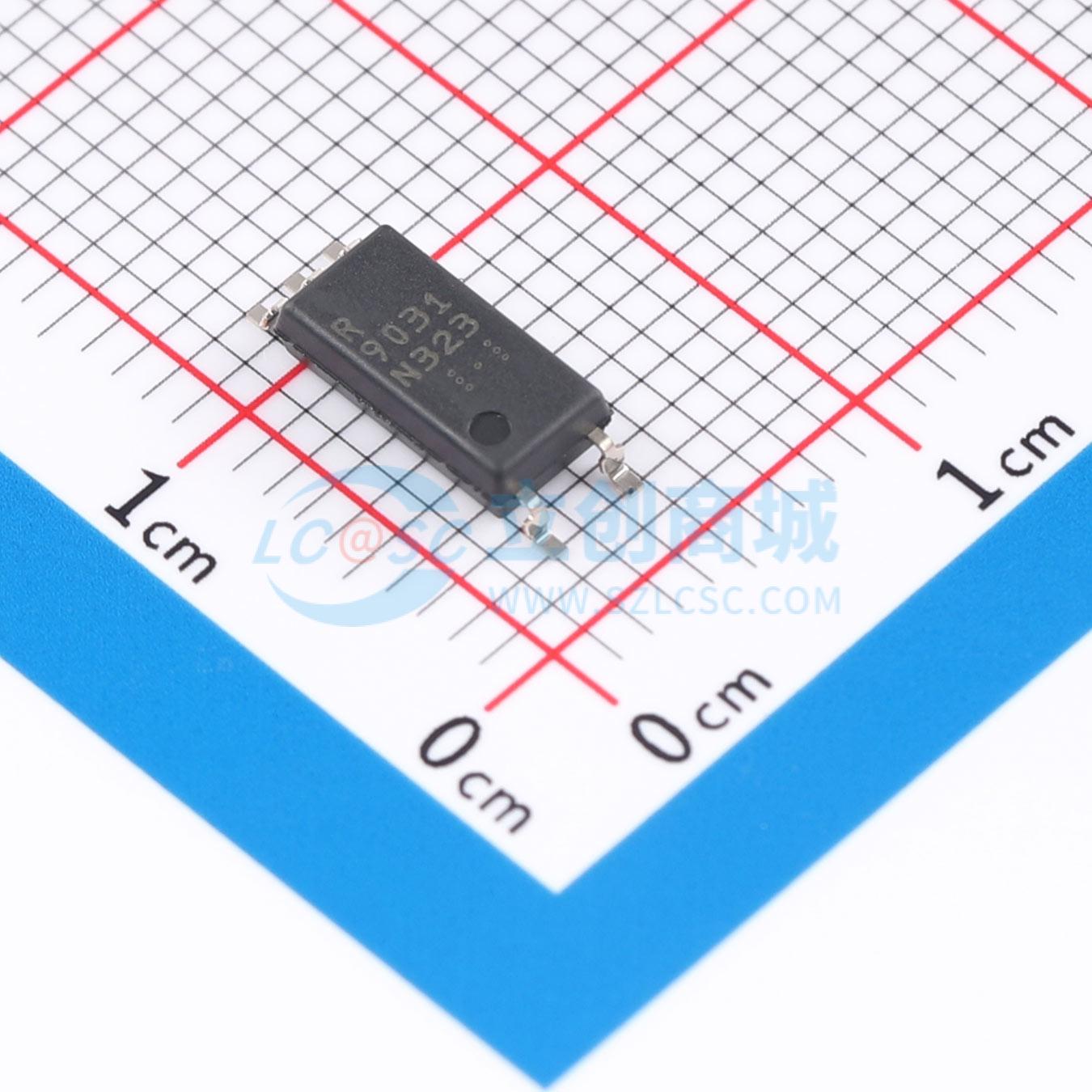

PS9031-Y-F3-AX
2.5A输出电流、高共模抑制比、IGBT栅极驱动、5引脚SOP光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS9031-Y-F3-AX
- 商品编号
- C17219735
- 商品封装
- SOIC-5-300mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 50kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 175ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 175ns | |
| 输入阈值电流(FH) | 4mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.75V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 12mA | |
| 功能特性 | 欠压锁定 |
商品概述
PS9031是一款光耦合隔离器，其输入侧包含一个GaAlAs LED，输出侧在单芯片上集成了一个光电二极管、一个信号处理电路和功率MOSFET。
商品特性
- 长爬电距离（最小8 mm）
- 大峰值输出电流（最大2.5 A，最小2.0 A）
- 高速开关（tPLH、tpHL最大175 ns）
- 带迟滞功能的欠压锁定（UVLO）保护
- 高共模瞬态抗扰度（CMH、CML最小±50 kV/μs）
- 工作环境温度（最高125 ℃）
- 压纹带包装产品：PS9031 - F3：每卷3000片
- 无铅产品
- 安全标准：
- 获UL认证：UL1577，双重保护
- 获CSA认证：CA5A、CAN/CSA - C22.2 No.60065、CAN/CSA - C22.2 No.60950 - 1，加强绝缘
- 获VDE认证：DIN EN 60747 - 5 - 5（可选）
应用领域
- IGBT、功率MOS FET栅极驱动器
- 工业逆变器
- 交流伺服系统
