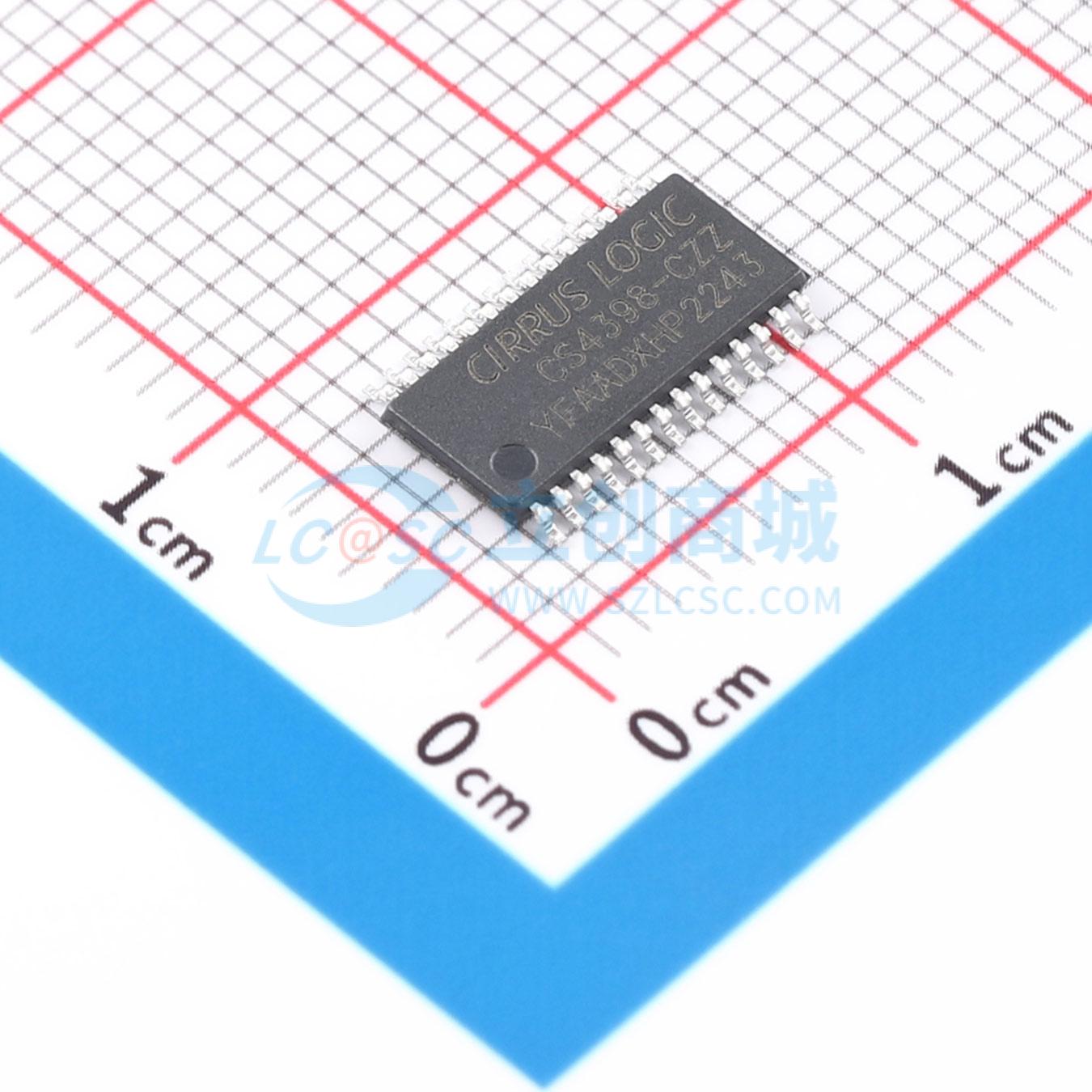

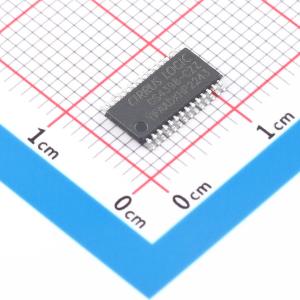

CS4398K-CZZR

一套完整的立体声24位/192 kHz数模转换系统。该数模转换系统包括数字去加重、0.5 dB步长音量控制、ATAPI通道混合、可选的快速和慢速数字插值滤波器，其后是一个过采样多位Δ-Σ调制器，该调制器采用失配整形技术，可消除因电容失配导致的失真。此阶段之后是一个多单元开关电容级和具有差分模拟输出的低通滤波器。 它还拥有一个专有的DSD处理器，无需中间抽取级即可实现音量控制和50 kHz片上滤波。它还提供了一条可选路径，可直接使用多单元开关电容阵列进行直接DSD转换。 它能接受采样率从32 kHz到216 kHz的PCM数据、DSD音频数据，具备可选数字滤波器，功耗低，音质出色。

• 先进的多位Δ-Σ架构
• 120 dB动态范围
• -107 dB总谐波失真加噪声（THD+N）
• 低时钟抖动敏感度
• 差分模拟输出
• PCM输入
• 102 dB阻带衰减
• 支持高达192 kHz的采样率
• 最多接受24位音频数据
• 支持所有行业标准音频接口格式
• 可选数字滤波器响应
• 0.5 dB步长和软渐变的音量控制
• 灵活的通道路由和混合
• 可选去加重
• 支持独立或I²C/SPI配置
• 嵌入式电平转换器，1.8 V至5 V串行音频输入，1.8 V至5 V控制数据输入
• 直接流数字（DSD）
• 专用DSD输入引脚
• 片上50 kHz滤波器，符合红皮书SACD建议
• 匹配的PCM和DSD模拟输出电平
• 无抽取的0.5 dB步长和软渐变音量控制
• DSD静音检测
• 支持相位调制输入
• 可选的直接DSD路径至片上开关电容滤波器
• 用于外部静音的控制输出
• 独立的左右声道静音控制
• 支持自动检测静音输出极性
• 独立模式特性
• 可选过采样模式：32 kHz至54 kHz采样率、50 kHz至108 kHz采样率、100 kHz至216 kHz采样率
• 可选串行音频接口格式：左对齐（最多24位）、I²S（最多24位）、右对齐16位、右对齐24位
• 自动静音输出极性检测
• 静态PCM采样时自动静音
• 提供44.1 kHz、50/15 μs去加重
• 复位释放后软音量渐变上升
• 控制端口模式特性
• 可选过采样模式：32 kHz至54 kHz采样率、50 kHz至108 kHz采样率、100 kHz至216 kHz采样率
• 可选串行音频接口格式：左对齐（最多24位）、I²S（最多24位）、右对齐16位、右对齐18位、右对齐20位、右对齐24位
• 直接流数字模式
• 可选自动或手动静音极性
• 可选插值滤波器
• 可选32 kHz、44.1 kHz和48 kHz去加重
• 可配置的ATAPI混合功能
• 可配置的音量和静音控制

• DVD播放器
• SACD播放器
• 音频/视频接收器
• 专业音频产品
