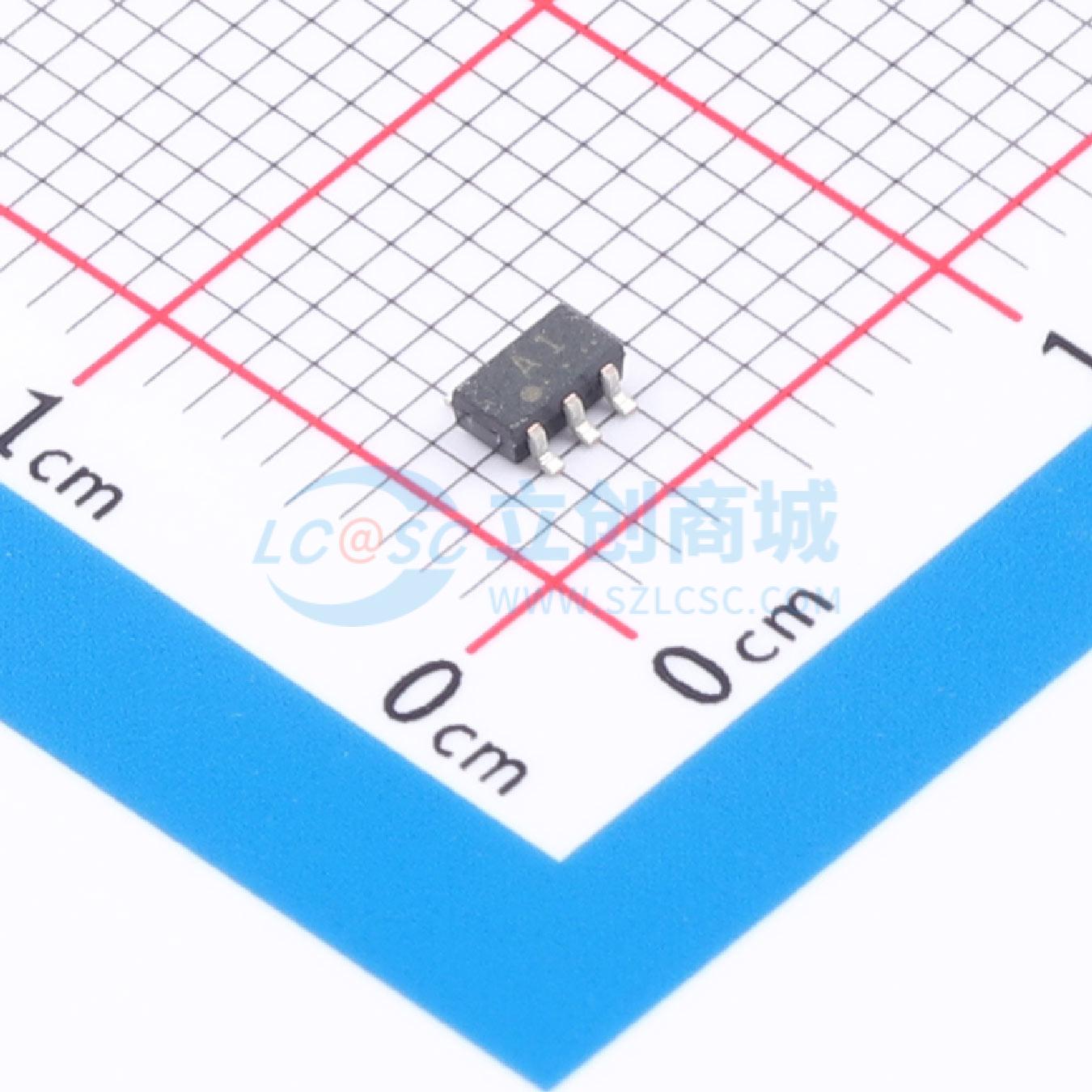

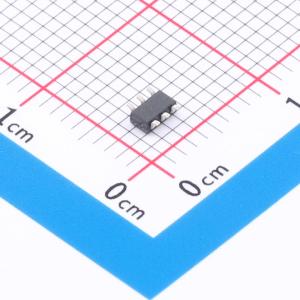

HN2D01FTE85LF
HN2D01FTE85LF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- HN2D01FTE85LF
- 商品编号
- C17214670
- 商品封装
- SC-74
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 3个独立式 | |
| 耗散功率(Pd) | 300mW | |
| 整流电流 | 80mA | |
| 直流反向耐压(Vr) | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.2V@100mA | |
| 非重复峰值浪涌电流 (Ifsm) | 1A | |
| 反向电流(Ir) | 500nA@80V | |
| 反向恢复时间(Trr) | 1.6ns | |
| 工作结温范围 | - |
商品特性
- HN2D01F由3个独立二极管组成。
- 低正向电压：VF(3) = 0.98 V（典型值）
- 快速反向恢复时间：trr = 1.6 ns（典型值）
- 小总电容：CT = 0.5 μF（典型值）
应用领域
超高速开关应用
