5499923-9

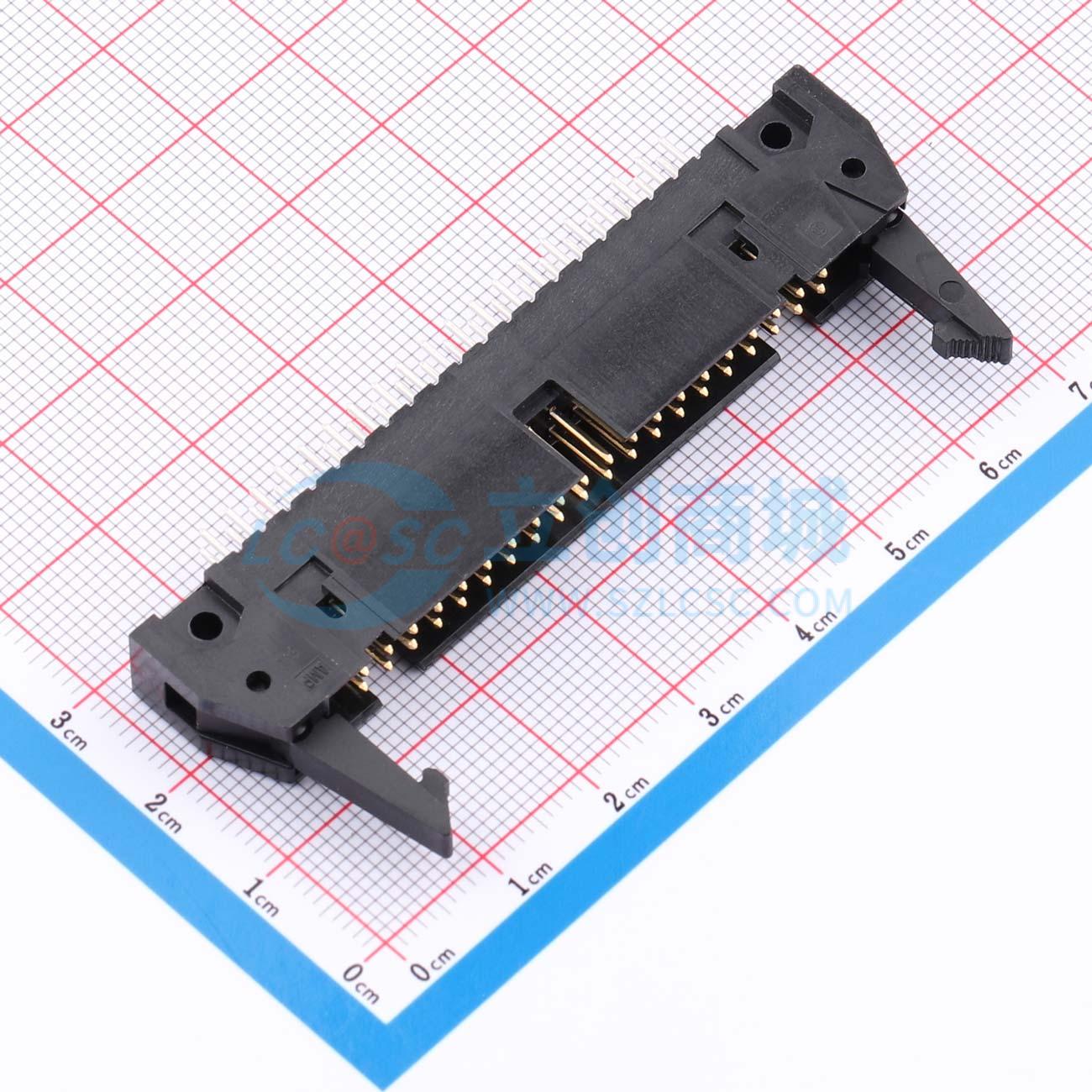

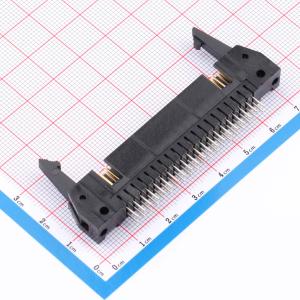

Name: TE Connectivity(泰科电子) 5499923-9
Brand: TE Connectivity(泰科电子)
SKU: C17211135
Price: 56.95 CNY
Availability: InStock

SMT扩展库PCB免费打样

私有库下单最高享92折

商品概述

为清晰起见，本视图中省略了弹出闩锁。
视图S - S
详图V，比例10:1
坐标尺寸从基本位置起适用。
10和14针尺寸仅包含一个用于卡扣式偏振器（双偏振）的插槽，位置如图所示。
推荐的印刷电路板厚度为3.18 [0.125]。
弹出闩锁在打开位置所需的距离。
材料：外壳和闩锁为玻璃填充尼龙或聚酯，UL94V - 0等级，黑色；插针为磷青铜或黄铜。
插针：在局部镀覆区域，钯镍镀层上闪镀金，最小总厚度0.38μm [0.000015]；焊尾处最小镀锡厚度2.54μm [0.000100]；整个插针上最小镀镍底层厚度1.27μm [0.000050]；或者，在局部镀覆区域最小镀金厚度0.38μm [0.000015]，焊尾处最小镀锡厚度2.54μm [0.000100]，整个插针上最小镀镍底层厚度1.27μm [0.000050]。
基准 - M - 和 - N - 由客户确定。
