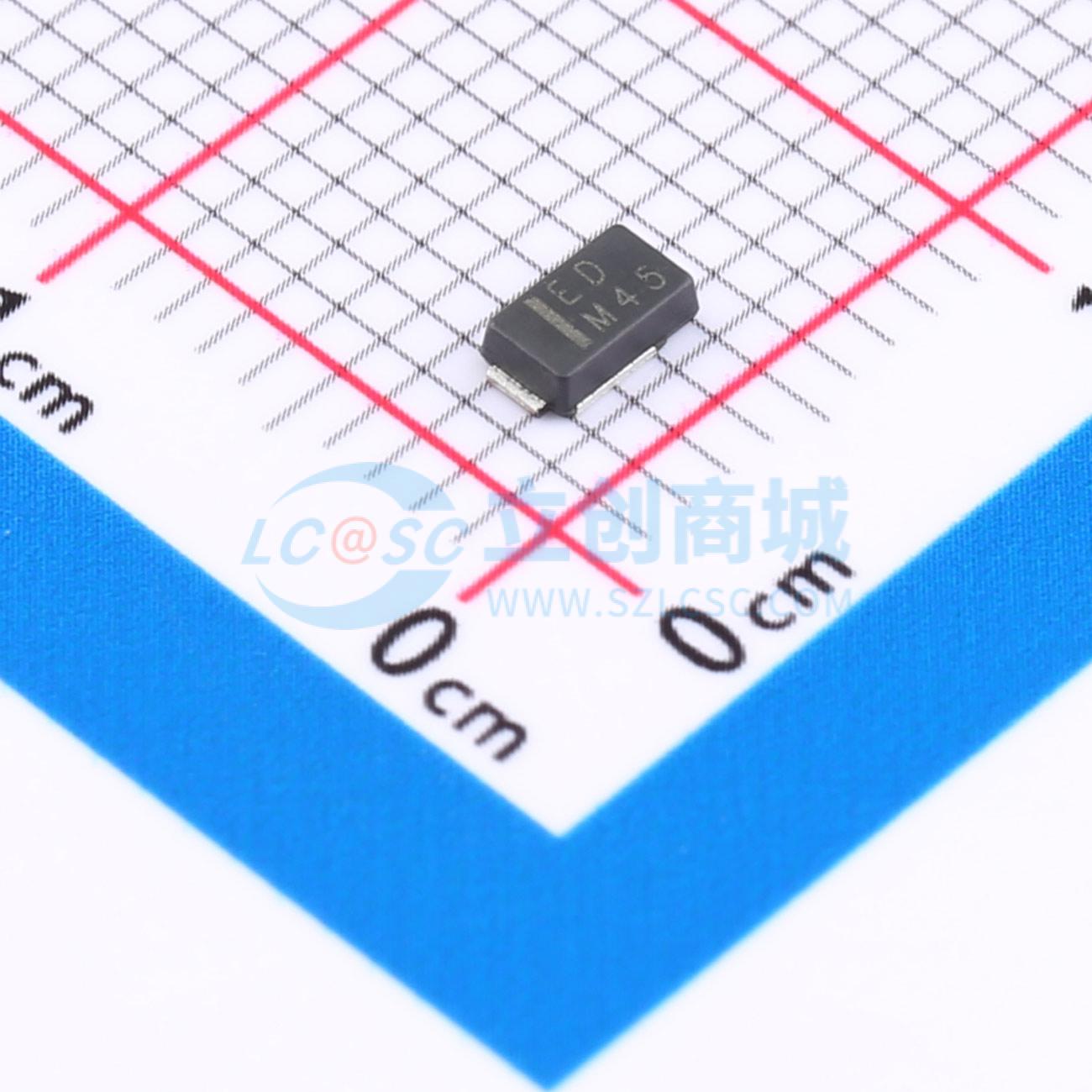

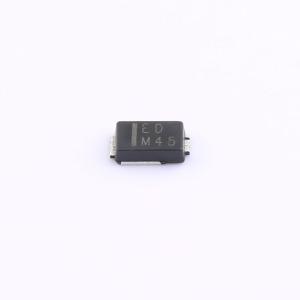

温馨提醒：图片仅供参考，商品以实物为准
ES1PDHM3/85A
200V 1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超薄设计-典型高度为1.0mm。 适合自动贴装。 玻璃钝化芯片结。 超快恢复时间，效率高。 低正向电压，低功率损耗。 低热阻。应用：用于消费和汽车应用的AC/DC和DC/DC转换器的二次整流和续流，适用于超快开关速度的场合
- 品牌名称
- VISHAY(威世)
- 商品型号
- ES1PDHM3/85A
- 商品编号
- C17209106
- 商品封装
- DO-220AA(SMP)
- 包装方式
- 编带
- 商品毛重
- 0.05949克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 1A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 920mV@1A | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 5uA@200V | |
| 反向恢复时间(Trr) | 25ns | |
| 工作结温范围 | -55℃~+150℃ |
商品特性
- 超薄外形，典型高度为1.0mm
- 适合自动贴装
- 玻璃钝化芯片结
- 超快恢复时间，实现高效率，符合RoHS标准
- 低正向电压，低功率损耗
- 低热阻
- 符合J-STD-020的MSL 1级，LF最高峰值温度为260~℃
- 通过AEC-Q101认证
应用领域
用于消费和汽车应用中AC/DC和DC/DC转换器的超快开关速度的二次整流和续流
