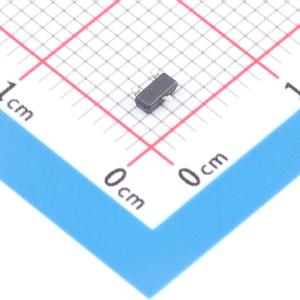

MCP9700BT-H/TT

MCP9700/9700A/9700B和MCP9701/9701A传感器采用线性有源热敏电阻集成电路（IC），构成了一系列模拟温度传感器，可将温度转换为模拟电压。这些低成本、低功耗传感器的精度为：在+20°C至+70°C范围内，MCP9700B为±1°C；在0°C至+70°C范围内，MCP9700A/9701A为±2°C，MCP9700/9701为±4°C，典型工作电流为6μA。与电阻式传感器（如热敏电阻）不同，线性有源热敏电阻IC不需要额外的信号调理电路。因此，通过使用这些低成本器件中的传感器，可以避免热敏电阻解决方案的偏置电路开发开销。电压输出引脚（VOUT）可直接连接到微控制器的ADC输入。MCP9700/9700A/9700B和MCP9701/9701A的温度系数经过缩放，分别为参考电压为2.5V和5V的8位ADC提供1°C/位的分辨率。MCP9700/9700A/9700B为参考电压为4.096V的12位ADC输出0.1°C/位。MCP9700/9700A/9700B和MCP9701/9701A为需要测量温度相对变化的应用提供了低成本解决方案。当测量从+25°C开始的温度相对变化时，在0°C至+70°C范围内可实现±1°C（典型）的精度。通过在+25°C进行系统校准也可达到此精度。MCP9700B无需任何系统校准，即可在+20°C至+70°C范围内以±1°C的精度测量温度。此外，该系列器件不受寄生电容影响，可驱动大电容负载。这使得器件能够远离微控制器放置，为印刷电路板（PCB）布局设计提供了灵活性。在输出端添加一些电容还可通过减少过冲或下冲来改善输出瞬态响应。不过，电容负载并非传感器输出稳定所必需。

• 微型模拟温度传感器
• 可用封装：SC70 - 5、SOT - 23 - 3、TO - 92 - 3（MCP9700B不提供TO - 92 - 3封装）
• 宽温度测量范围：
  • -40°C至+125°C（扩展温度范围）
  • -40°C至+150°C（高温范围）（仅MCP9700和MCP9700B的SOT - 23 - 3和SC70 - 5封装）
• 精度：
  • ±1°C（最大），+20°C至+70°C（MCP9700B）
  • ±2°C（最大），0°C至+70°C（MCP9700A/9701A）
  • ±4°C（最大），0°C至+70°C（MCP9700/9701）
• 针对模数转换器（ADC）进行优化：
  • 10.0mV/°C（典型）（MCP9700/9700A/9700B）
  • 19.5mV/°C（典型）（MCP9701/9701A）
• 宽工作电压范围：
  • VDD = 2.3V至5.5V（MCP9700/9700A/9700B）
  • VDD = 3.1V至5.5V（MCP9701/9701A）
• 低工作电流：6μA（典型）
• 优化以驱动大电容负载

汽车、硬盘驱动器及其他PC外设、娱乐系统、家用电器、办公设备
