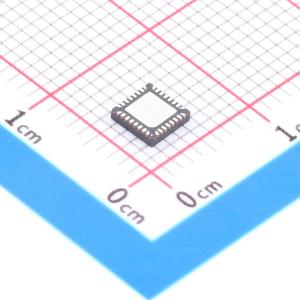

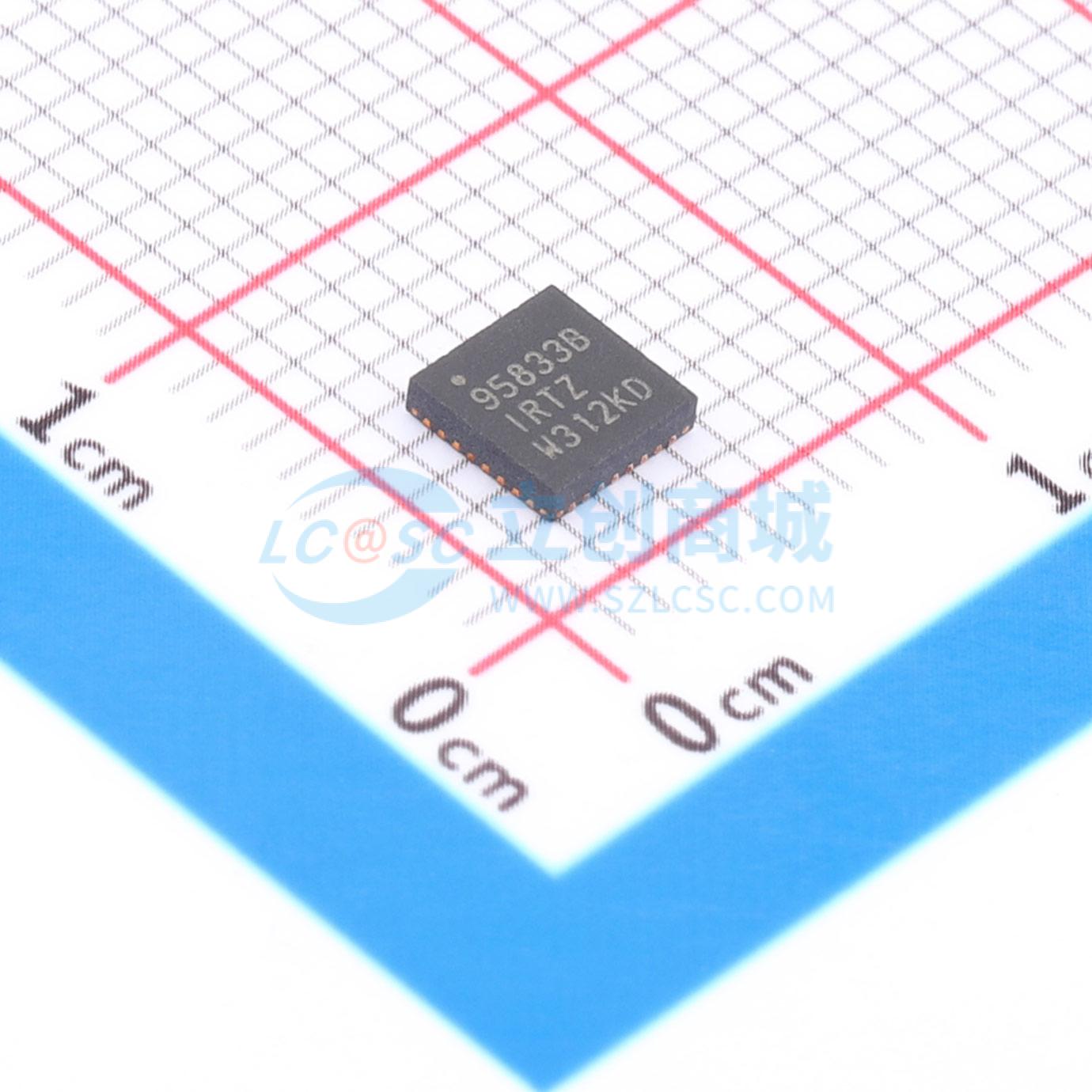

温馨提醒：图片仅供参考，商品以实物为准

ISL95833BIRTZ-T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 脉冲宽度调制（PWM）控制器IC为符合IMVP-7/VR12的微处理器和图形处理器核心电源提供完整解决方案。它为两个电压调节器（VR）提供控制和保护。第一个VR通常用于VcoRE，包含1个集成驱动器，可在2相或1相配置下运行。第二个VR通常用于图形，是一个包含集成驱动器的单相调节器
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL95833BIRTZ-T
商品编号: C17203327
商品封装: QFN-32(4x4)
包装方式: 编带
商品毛重: 0.152克(g)

商品参数

参数完善中

商品概述

ISL95833B脉冲宽度调制(PWM)控制器IC为符合IMVP-7/VR12标准的微处理器和图形处理器核心电源提供了一个完整的解决方案。它为两个电压调节器(VR)提供了控制与保护。第一个VR，通常用于VCORE，集成了1个驱动器，并可以以2相或1相配置运行。第二个VR，通常用于图形处理，是一个单相调节器，同样集成了一个驱动器。这两个VR共享一条串行控制总线与CPU通信，相比两芯片方案，实现了更低的成本和更小的板面积。

两个VR都采用了Intersil的坚固型纹波稳压器(R3)技术。相比于传统的调制器，R3调制器有许多优点，包括更快的瞬态响应、负载瞬变期间可变的开关频率以及由于能够自动改变开关频率而提高了轻载效率。

ISL95833B还具有其他几个关键特性。两个输出均支持DCR电流检测，并使用单个NTC热敏电阻进行DCR温度补偿，或者如果需要的话，也可以采用更精确的电阻电流检测。两个输出均带有远程电压检测、可编程VBOOT电压、IMAX和开关频率，可调节的过流保护以及独立的电源良好信号。

商品特性

串行数据总线
双输出：
- 第一输出可配置为2相或1相，使用一个集成栅极驱动器
- 第二输出为1相，使用一个集成栅极驱动器
R3 调制器
- 优异的瞬态响应
- 高轻负载效率
系统精度在温度范围内为0.5%
支持多种电流检测方法
- 无损电感DCR电流检测
- 精密电阻电流检测
差分远程电压检测
启动时可编程VBOOT电压
电阻可编程IMAX和开关频率（400kHz~600kHz）适用于两个输出
自适应体二极管导通时间减少

应用领域

符合 IMVP-7/VR12 标准的计算机
