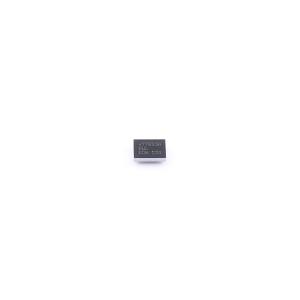

MAX77839AEWL+T

MAX77839是一款高效的降压-升压调节器，其行业领先的静态电流为6μA，适用于单节锂离子电池以及放电电压低至1.8V的任何电池化学体系。它支持1.8V至5.5V的输入电压和2.3V至5.3V的输出电压范围。该IC提供两种不同的开关电流限制，可根据给定的负载电流要求优化外部元件尺寸（“A”和“B” = 4.4A（典型值），“C”和“D” = 3.6A（典型值）），以及两种不同的GPIO引脚配置（“A”和“C” = FPWM引脚，“B”和“D” = POK引脚）。这些选项提供了设计灵活性，使该IC能够覆盖广泛的应用和使用场景，同时最小化电路板空间。 该IC的特点是输出电压可通过单个电阻在2.3V至5.3V之间调节。一个可配置的GPIO引脚允许根据系统要求选择FPWM模式控制输入或POK开漏输出。美信（Maxim）独特的降压-升压控制器技术提供了高效率、出色的负载和线路瞬态响应，以及降压和升压工作模式之间的无缝转换。

• 灵活的系统集成
  • 1.8V至5.5V输入电压范围
  • 2.3V至5.3V单电阻可调输出
  • 3A最大输出电流
  • 4.4A电流限制（“A”和“B”选项）
  • 3.6A电流限制（“C”和“D”选项）
  • 96%峰值效率（VIN = 3.6V，VOUT = 3.3V）
  • 可选GPIO引脚（FPWM输入、POK输出）
• 低电源电流，延长电池寿命
  • 轻载时降低电源电流的跳周期模式
  • 6μA超低静态电流
  • 2.2MHz（典型值）开关频率
• 集成保护功能，确保系统稳健性
  • 欠压锁定（UVLO）
  • 过压保护（OVP）
  • 逐周期电感峰值电流限制
  • 热关断（TSHDN）
  • 有源输出放电
• 小尺寸解决方案
  • 2.07mm x 1.51mm，0.4mm间距，15凸点WLP
  • 2.5mm x 2.0mm，0.5mm间距，11引脚FC2QFN

• 资产跟踪/车队管理
• 5G/2G/GSM蜂窝电源
• RF放大器
• 智能手机飞行时间（ToF）/面部和手势识别
• 系统电源预调节
• 单节锂离子电池供电设备
