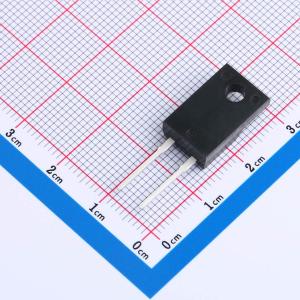

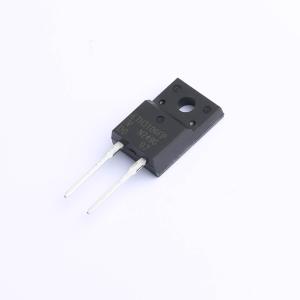

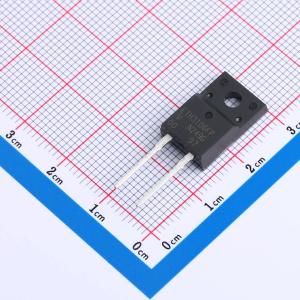

温馨提醒：图片仅供参考，商品以实物为准

VS-ETH3106FP-N3

600V 30A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 超快速恢复整流器，具有正向压降、超快速恢复时间和软恢复的优化性能。平面结构和铂掺杂寿命控制确保了最佳的整体性能、耐用性和可靠性。极低的存储电荷和低恢复电流可最大限度地减少开关损耗，并减少开关元件和缓冲器的过耗散。
品牌名称: VISHAY(威世)
商品型号: VS-ETH3106FP-N3
商品编号: C17200674
商品封装: TO-220AC
包装方式: 管装
商品毛重: 3.14克(g)

商品参数

商品概述

超快恢复整流器，在正向压降、超快恢复时间和软恢复方面进行了性能优化。平面结构和铂掺杂寿命控制确保了最佳的整体性能、耐用性和可靠性。这些器件适用于开关模式电源和逆变器（空调、高频焊接、UPS和电机驱动）的AC/DC部分的PFC升压阶段。极优化的存储电荷和低恢复电流可将开关损耗降至最低，并减少开关元件和缓冲器的过耗散。

商品特性

超快软恢复时间
低正向压降
175℃工作结温
低漏电流
完全隔离封装（VINS = 2500VRMS）
真正的2引脚封装
根据JEDEC - JESD 47设计和认证
材料分类：有关合规定义，请参阅www.vishay.com/doc/799912

应用领域

开关模式电源和逆变器的PFC升压阶段（空调、高频焊接、UPS、电机驱动）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	开关二极管
	二极管配置	1个独立式
	整流电流	30A
	直流反向耐压(Vr)	600V
	正向压降(Vf)	2.15V@30A

	属性	参数值
	非重复峰值浪涌电流 (Ifsm)	280A
	反向电流(Ir)	10uA@600V
	反向恢复时间(Trr)	90ns
	工作结温范围	-55℃~+175℃
