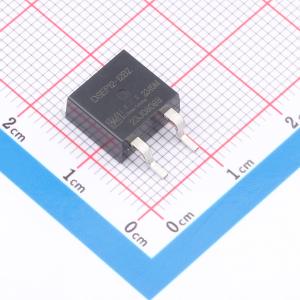

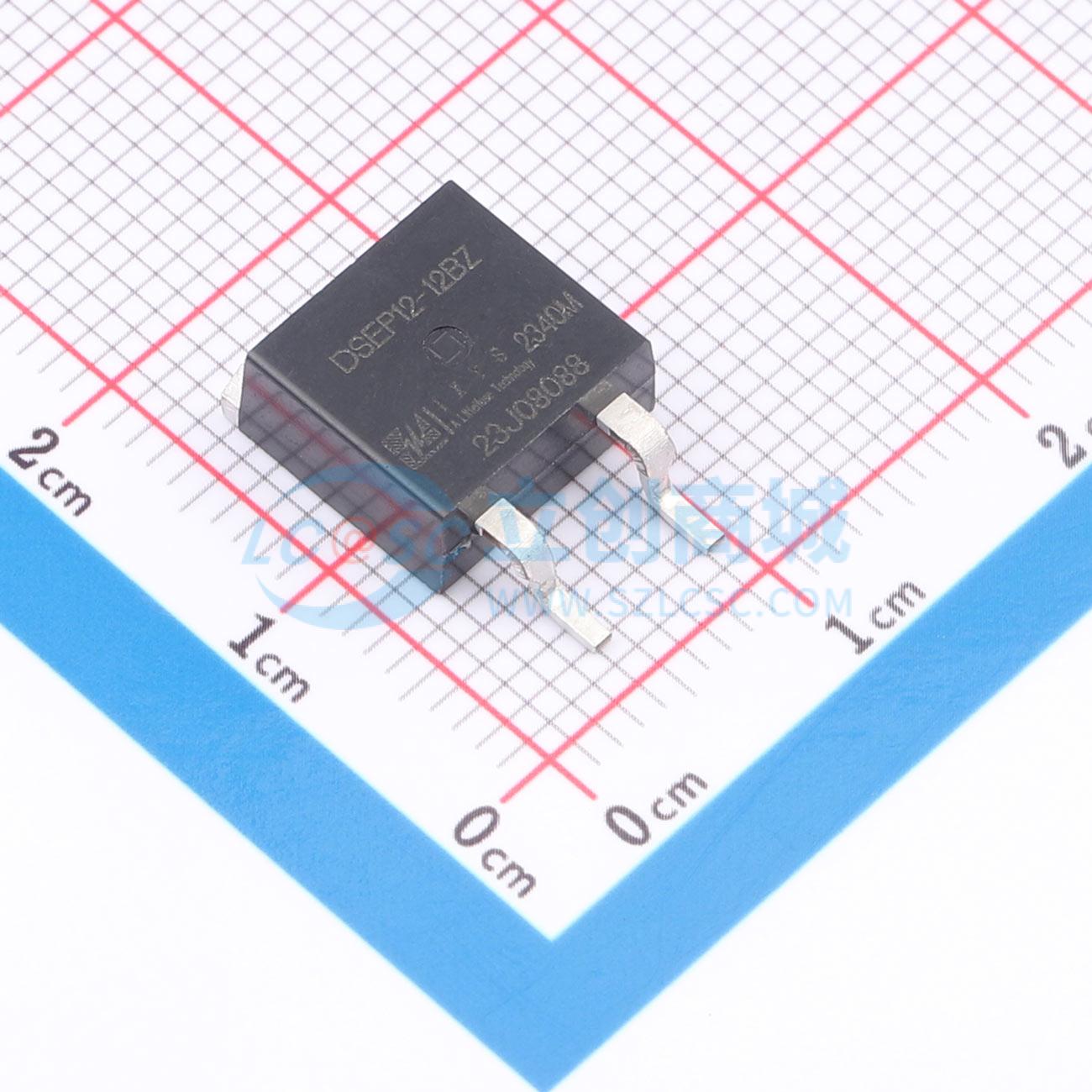

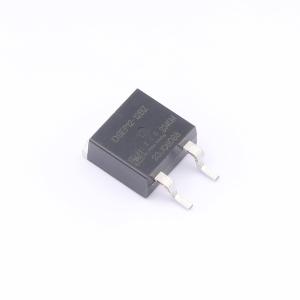

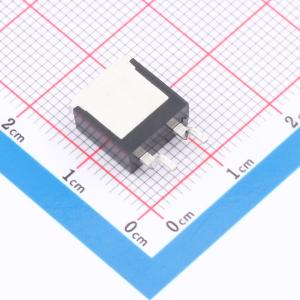

DSEP12-12BZ-TUB
高性能快速恢复二极管，低损耗、软恢复，适用于高频开关设备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- DSEP12-12BZ-TUB
- 商品编号
- C17196665
- 商品封装
- TO-263
- 包装方式
- 管装
- 商品毛重
- 2.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | 95W | |
| 整流电流 | 12A | |
| 直流反向耐压(Vr) | 1.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 3.25V@15A | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 100uA@1200V | |
| 反向恢复时间(Trr) | 70ns | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 平面钝化芯片
- 极低的漏电流
- 极短的恢复时间
- 改善的热性能
- 极低的反向恢复电流峰值（Irm）值
- 非常软的恢复特性
- 雪崩电压额定值，确保可靠运行
- 软反向恢复，降低电磁干扰（EMI）/射频干扰（RFI）
- 低反向恢复电流峰值（Irm）可降低： - 二极管内的功耗 - 换向开关的导通损耗
应用领域
- 高频开关器件的反并联二极管
- 抗饱和二极管
- 缓冲二极管
- 续流二极管
- 开关模式电源（SMPS）中的整流器
- 不间断电源（UPS）
