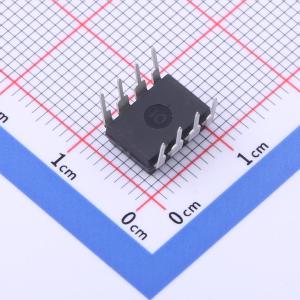

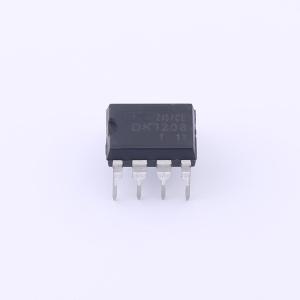

温馨提醒：图片仅供参考，商品以实物为准
DK1208
12W高性能准谐振开关电源控制芯片 停产
- 描述
- DK1208是一款符合6级能效标准的次级反馈，反激式AC-DC高性能准谐振开关电源控制芯片。芯片内置高压功率管，芯片内还包含有准谐振检测、SLEEP超低待机、自供电等电路，并具有输出短路、次级开路、过温、过压等保护功能。芯片采用高集成度的CMOS电路设计，具有外围元件极少，变压器成本低（隔离输出电路的变压器只需要两个绕组）等特点。
- 品牌名称
- DK(东科半导体)
- 商品型号
- DK1208
- 商品编号
- C171869
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4.5V~5.8V | |
| 开关频率 | 20kHz~70kHz | |
| 输出电流 | 2A | |
| 耗散功率(Pd) | 1000mW |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -25℃~+125℃ | |
| 工作模式 | QR；PWM 调制 | |
| 反馈方式 | 副边反馈 |
商品概述
DK1208是一款符合6级能效标准的次级反馈，反激式AC-DC高性能准谐振开关电源控制芯片。芯片内置高压功率管，芯片内还包含有准谐振检测、SLEEP超低待机、自供电等电路，并具有输出短路、次级开路、过温、过压等保护功能。芯片采用高集成度的CMOS电路设计，具有外围元件极少，变压器成本低（隔离输出电路的变压器只需要两个绕组）等特点。
商品特性
- 全电压输入85V—265V
- 内置700V功率管
- 专利的自供电技术，变压器无需外部供电绕组，无需启动电阻(降低成品成本)
- 特有的SLEEP技术使芯片具有超低的待机功耗
- 内置PWM准谐振电路，增加电源转换效率和保证良好的EMC特性
- 过温、过流、过压以及输出短路，次级开路，光耦失效保护
- 4KV防静电ESD测试
应用领域
- 12W以下AC-DC应用包括：电源适配器、充电器、电磁炉、空调、DVD、机顶盒等家电产品
