温馨提醒：图片仅供参考，商品以实物为准

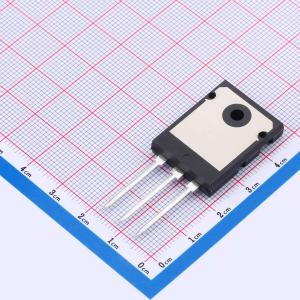

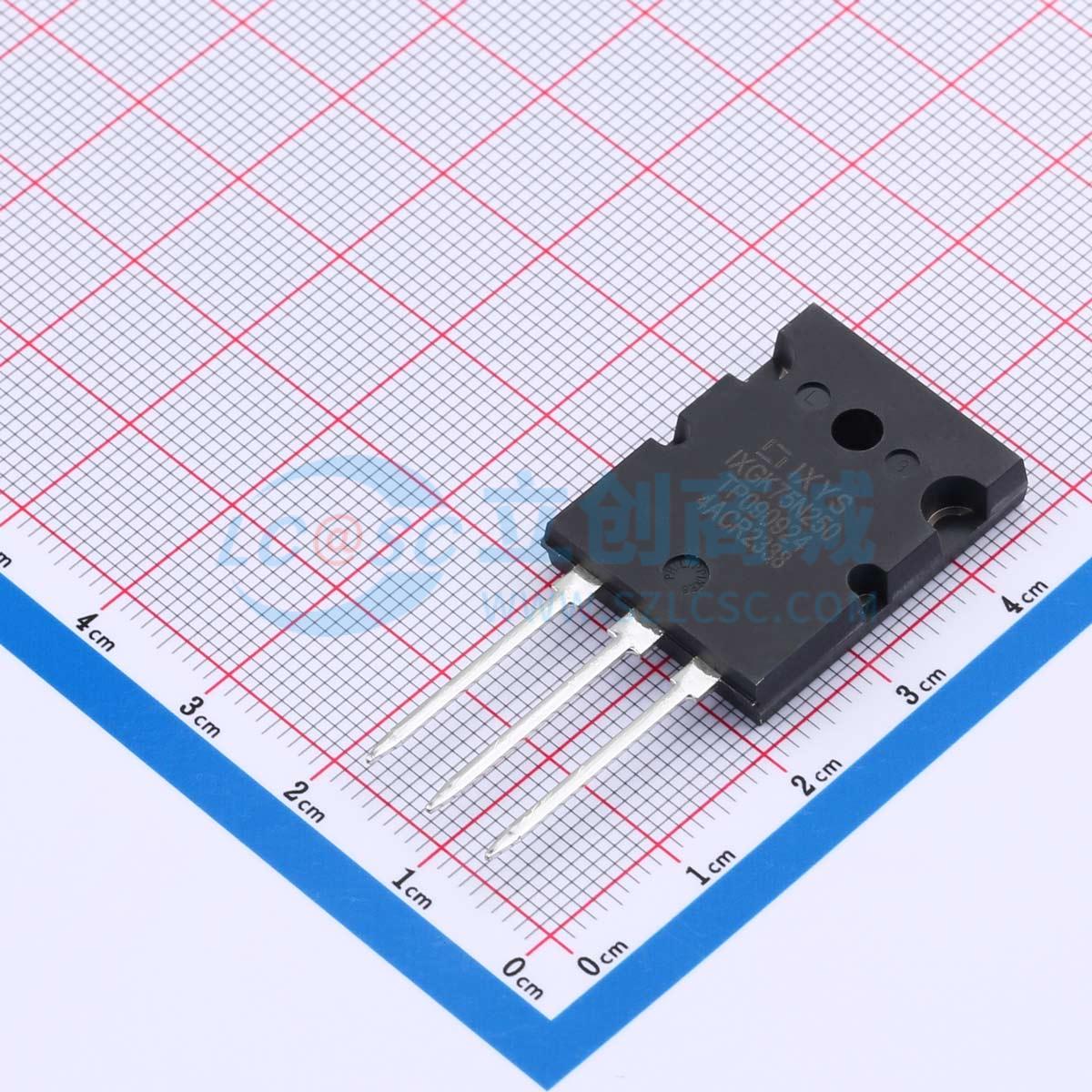

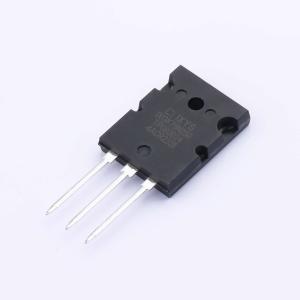

IXGK75N250
2.5kV 170A
- 描述
- 特性：非常高的峰值电流能力。 低饱和电压。 MOS栅极导通。 坚固的NPT结构。 模塑环氧树脂符合UL 94V-0阻燃等级。 易于安装。应用：电容放电。 脉冲电路
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGK75N250
- 商品编号
- C17192724
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 12.776克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 780W | |
| 集射极击穿电压(Vces) | 2.5kV | |
| 集电极电流(Ic) | 170A | |
| 集电极脉冲电流(Icm) | 530A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.7V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 3.6V@15V,150A | |
| 栅极电荷量(Qg) | 410nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 9nF | |
| 输出电容(Coes) | 345pF | |
| 反向传输电容(Cres) | 110pF | |
| 开启延迟时间(Td(on)) | 55ns | |
| 关断延迟时间(Td(off)) | 270ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
