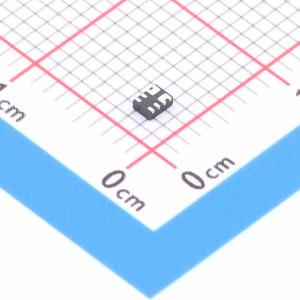

温馨提醒：图片仅供参考，商品以实物为准

SLG59M1614V

超小型、8.5 mΩ、4 A内部保护集成电源开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是高性能8.5mΩ 4A单通道nFET集成电源开关，可在2.5V至5.5VDD电源下运行，以切换低至0.85V至电源电压的电源轨。集成了两级过载电流保护、热关断保护和浪涌电流控制，可通过小的外部电容器轻松调节。采用专有MOSFET设计，在宽输入电压范围内实现稳定的8.5mΩ RDS(ON)。此外，其封装采用先进组装技术，具有低热阻，适用于大电流运行。在-40°C至85°C温度范围内完全指定，采用节省空间、低热阻、符合RoHS标准的1.5mm×2.0mm STDFN封装。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: SLG59M1614V
商品编号: C17189738
商品封装: DFN-8(1.5x2)
包装方式: 编带
商品毛重: 0.115789克(g)

商品参数

	属性	参数值
	最大连续电流	4A
	导通电阻	7.8mΩ
	功能特性	短路保护；输出放电功能；软启动；过温保护；过流保护
	工作温度	-40℃~+85℃

商品概述

SLG59M1614V是一款高性能的8.5毫欧、4安单通道nFET集成电源开关，可在2.5伏至5.5伏的VDD电源下工作，能切换低至0.85伏到电源电压的电源轨。该开关集成了两级过载电流保护、热关断保护和浪涌电流控制功能，可通过一个小的外部电容轻松调节。采用专有的MOSFET设计，SLG59M1614V在较宽的输入电压范围内实现了稳定的8.5毫欧导通电阻。此外，使用Dialog先进的组装技术，该开关的封装在大电流工作时也具有低热阻。SLG59M1614V在-40摄氏度至85摄氏度的温度范围内完全规格化，采用节省空间、低热阻、符合RoHS标准的1.5毫米x 2.0毫米STDFN封装。

商品特性

1.5 x 2.0毫米FC - TDFN 8引脚封装（漏极2个融合引脚，源极2个融合引脚）
逻辑电平导通引脚，支持0.85伏CMOS逻辑
用户可通过外部电容选择斜坡速率
支持4安电流时导通电阻为8.5毫欧
关断时对负载放电
两种过流保护模式
短路电流限制
有源电流限制
过温保护
无铅/无卤素/符合RoHS标准
工作温度：-40摄氏度至85摄氏度
工作电压：2.5伏至5.5伏

应用领域

笔记本电脑电源轨切换
平板电脑电源轨切换
智能手机电源轨切换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	-
	通道数	1
	输入控制逻辑	-
	工作电压	2.5V~5.5V
