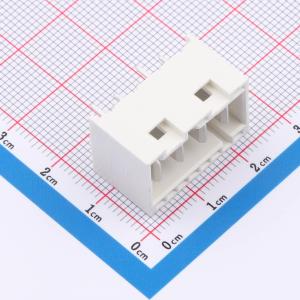

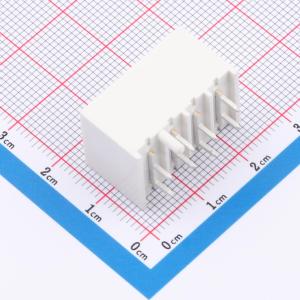

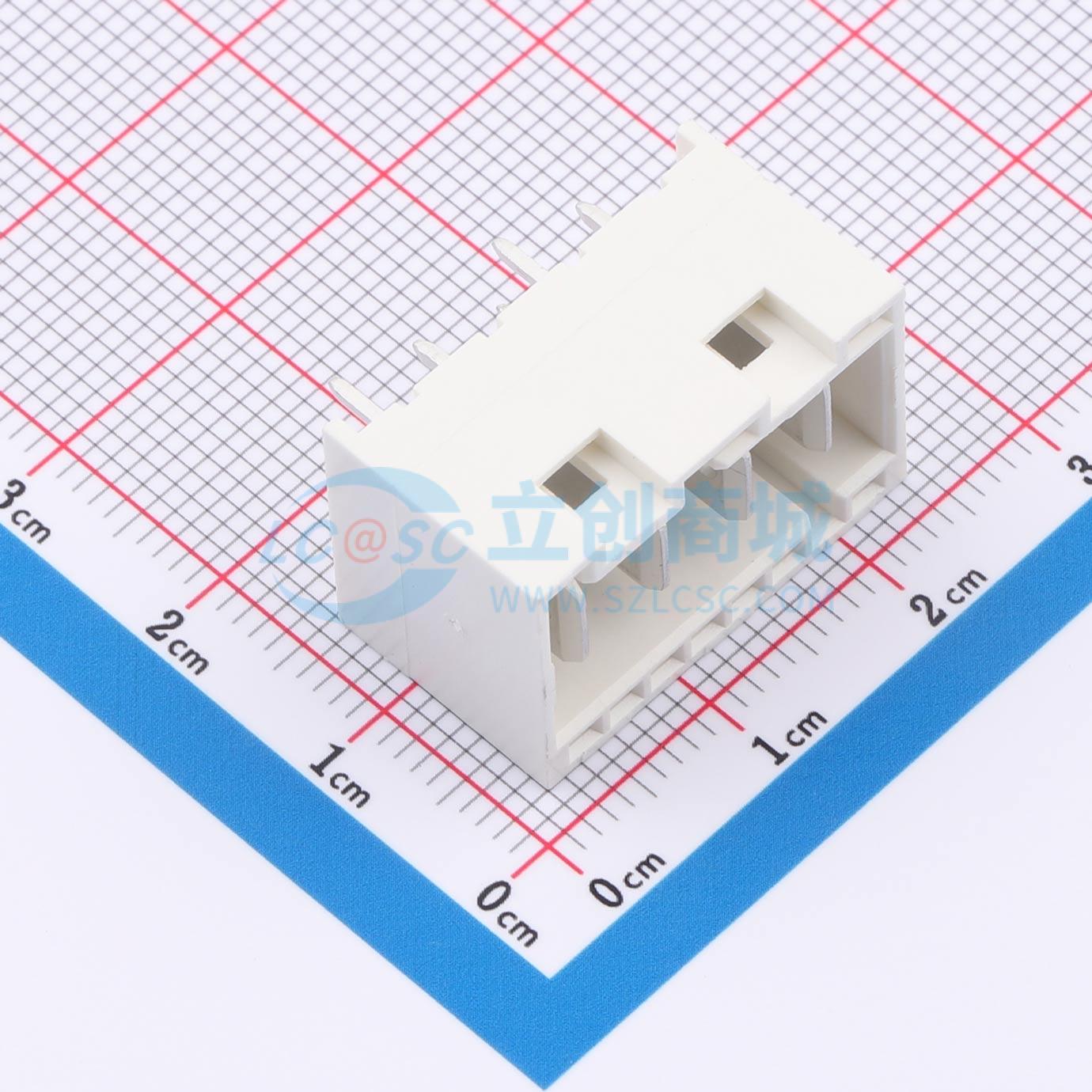

2292457-4
1x4P 间距:5mm 直插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：外壳设计有锁扣、键控和极化,符合RAST 5规范。有垂直和直角版本,以及标准RAST 5插片式接头和强制锁定版本。外壳材料:热塑性塑料或高温热塑性塑料,UL94V 0,GWFI 850°C,GWIT 775°C。触点材料:铜合金,触点镀镍打底,再镀锡或银。电压额定值:满载时400VAC,选择性加载时600VAC。电流额定值:镀银触点20A(最多8位);镀锡触点20A(最多8位);镀锡触点(与TE标准电源定时器配合)16A(最多8位)。温度额定值:-40°C至+120°C
- 商品型号
- 2292457-4
- 商品编号
- C17188827
- 商品封装
- 插件
- 包装方式
- 袋装
- 商品毛重
- 0.346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x4P | |
| 间距 | 5mm | |
| 安装方式 | 直插 | |
| 总PIN数 | 4P | |
| 排数 | 1 | |
| 每排PIN数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 16A | |
| 触头材质 | 铜合金 | |
| 触头镀层 | 锡 | |
| 工作温度 | -40℃~+120℃ | |
| 额定电压 | 250V | |
| 阻燃等级 | UL94V-0 |
商品概述
本规格书涵盖了泰科电子（TE Connectivity）RAST 5 插片式插头的性能、测试和质量要求。其外壳设计符合 RAST 5 规格，具备锁扣、键控和极化功能，有垂直和直角版本，以及标准 RAST 5 插片式插头和正锁版本。产品设计应符合适用产品图纸规定的设计、结构和物理尺寸。外壳材料为热塑性塑料或高温热塑性塑料，达到 UL94V - 0 标准，GWFI 为 850°C，GWIT 为 775°C；触点采用铜合金，整体镀镍后再镀锡或镀银。电压额定值方面，满载时为 400VAC，选择性加载时为 600VAC；电流额定值方面，镀银触点 8 位最大 20 安培，镀锡触点 8 位最大 20 安培，与泰科标准电源定时器配合时镀锡触点 8 位最大 16 安培；温度额定值为 -40°C 至 +120°C。产品设计满足图 1 规定的电气、机械和环境性能要求。
