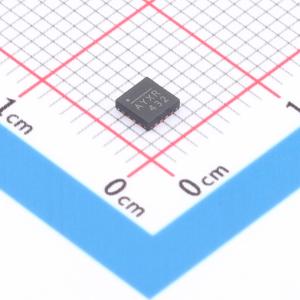

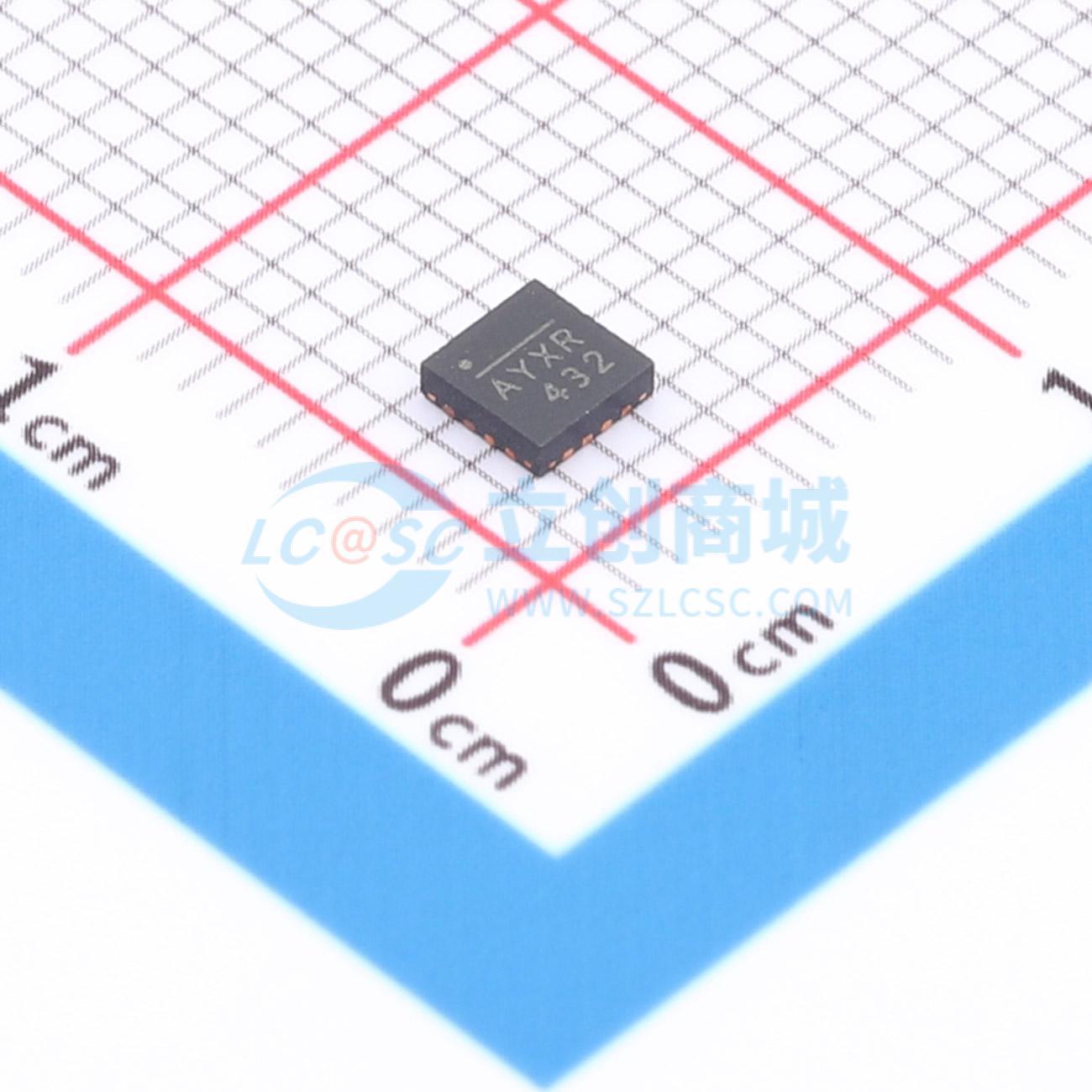

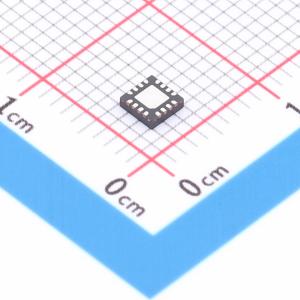

温馨提醒：图片仅供参考，商品以实物为准

MA102GQ-Z

电机换向角度传感器，带UVW多极对仿真

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 旨在取代无刷直流电机换向用霍尔开关，并提供绝对角度位置。绝对位置通过SPI接口以8位直接数字角度的形式提供。为1至8极对转子仿真提供12位分辨率的UVW换向信号。检测永磁体的绝对角位置，通常是旋转轴上的径向磁化圆柱体。快速数据采集和处理可在0至60,000 rpm的速度下提供精确的角度测量。支持广泛的磁场强度和空间配置，包括轴端和离轴（侧轴安装）配置。
品牌名称: MPS(芯源)
商品型号: MA102GQ-Z
商品编号: C17187442
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 4.59克(g)

商品参数

	属性	参数值
	模组	否
	长度	3mm
	宽度	3mm
	高度	1mm
	工作温度	-40℃~+125℃
	功能特性	多轴磁场检测；故障诊断；可编程传输；零位编程；信号滤波处理；角度非线性补偿

商品概述

MagAlpha MA102磁传感器是一款一体化解决方案，旨在替代无刷直流电机换向中的霍尔开关，并提供角度位置。位置以8位直接数字角度的形式通过SPI接口提供。同时提供具有1至8极对转子仿真的12位分辨率UVW换相信号。该传感器检测永磁体（通常是旋转轴上径向磁化的圆柱体）的角位置。快速的数据采集和处理可在0至60，000 rpm的速度范围内提供精确的角度测量。该传感器支持广泛的磁场强度和空间配置，支持轴端安装和离轴（侧轴安装）配置。

商品特性

UVW输出的12位重复性
非接触式传感，使用寿命长
用于8位角度读取和芯片配置的SPI串行接口
使用2极磁体进行1至8极对仿真的块换向用UVW信号，提供互补/UVW信号用于差分信号传输
可编程磁场强度检测，用于诊断检查
侧轴安装线性化
3.3V，12mA电源
工作温度范围-40°C至+125°C
采用QFN-16（3mmx3mm）封装

应用领域

BLDC电机换向驱动
BLDC电机伺服
电机速度和位置控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	位置传感器
	类型	磁性旋转位置传感器
	接口类型	SPI
	工作电压	3.3V
	旋转角度范围	-
	线性范围	-
	工作电流	11.7mA
