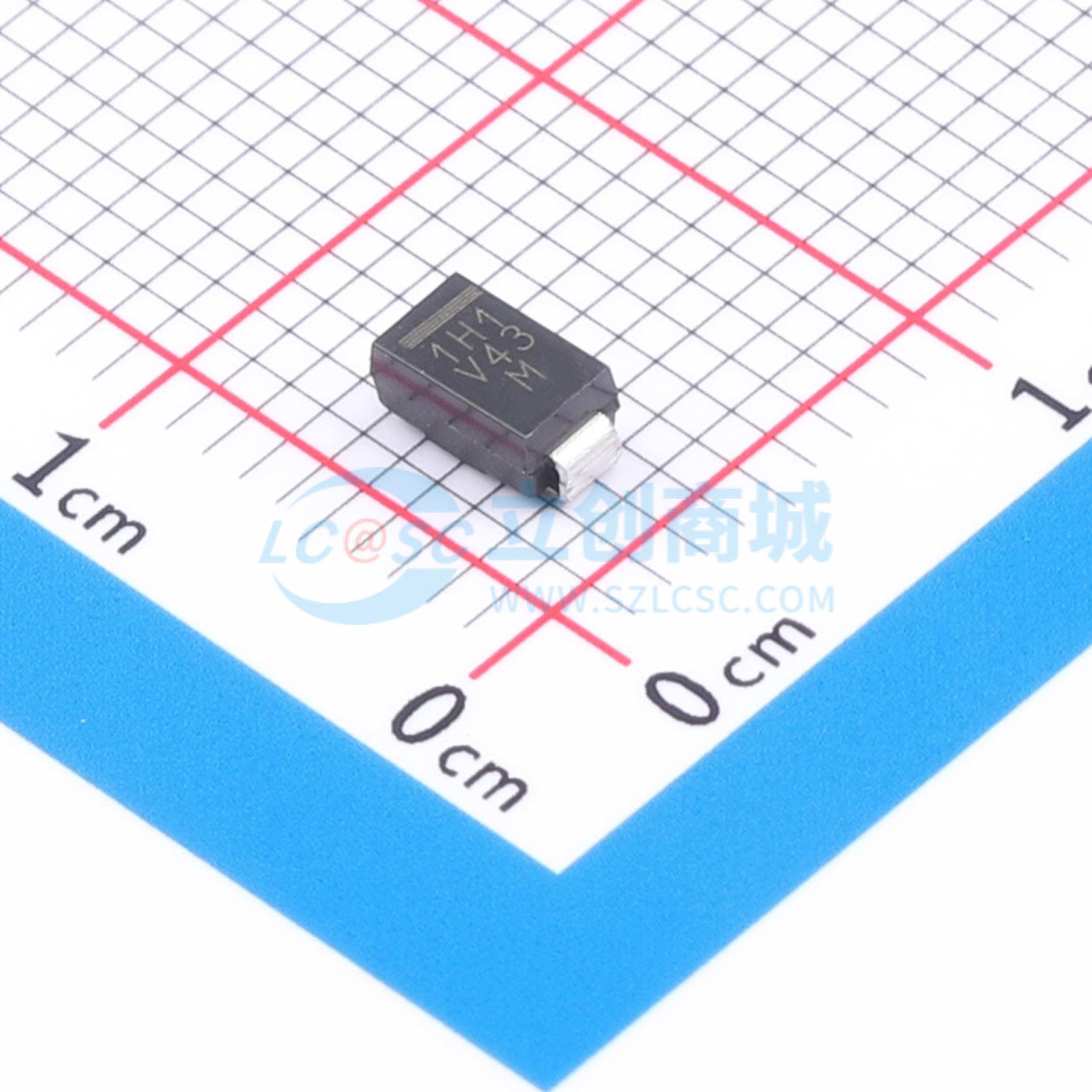

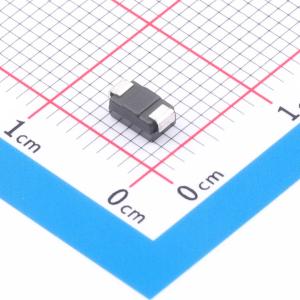

VS-1EMH01HM3/5AT
VS-1EMH01HM3/5AT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-1EMH01HM3/5AT
- 商品编号
- C17186322
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 1A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 900mV@1A | |
| 非重复峰值浪涌电流 (Ifsm) | 50A | |
| 反向电流(Ir) | 2uA@100V | |
| 反向恢复时间(Trr) | 15.2ns | |
| 工作结温范围 | -55℃~+175℃ |
商品概述
先进的超快速恢复整流器，专门设计用于优化正向压降和超快速恢复时间的性能。平面结构和铂掺杂寿命控制确保了最佳的整体性能、耐用性和可靠性。这些器件旨在用于缓冲器、升压、照明、压电喷射，作为高频整流器和续流二极管。其极其优化的存储电荷和低恢复电流可最大限度地减少开关损耗，并降低开关元件的功耗。
商品特性
- 超快速恢复时间，降低Qrr，并实现软恢复
- 最高工作结温175°C
- 适用于输出和缓冲器操作
- 低正向压降
- 低泄漏电流
- 符合J-STD-020的MSL 1级，LF最高峰值260°C
- 通过AEC-Q101认证，符合JESD 201 2类晶须测试
应用领域
缓冲器、升压、照明、压电喷射、高频整流
