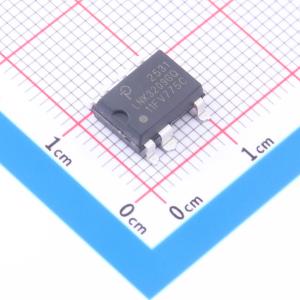

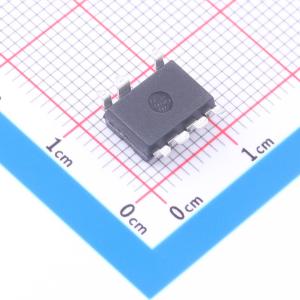

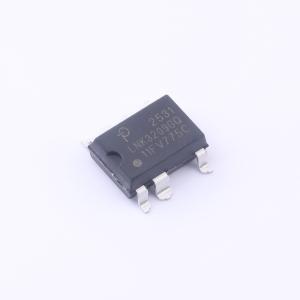

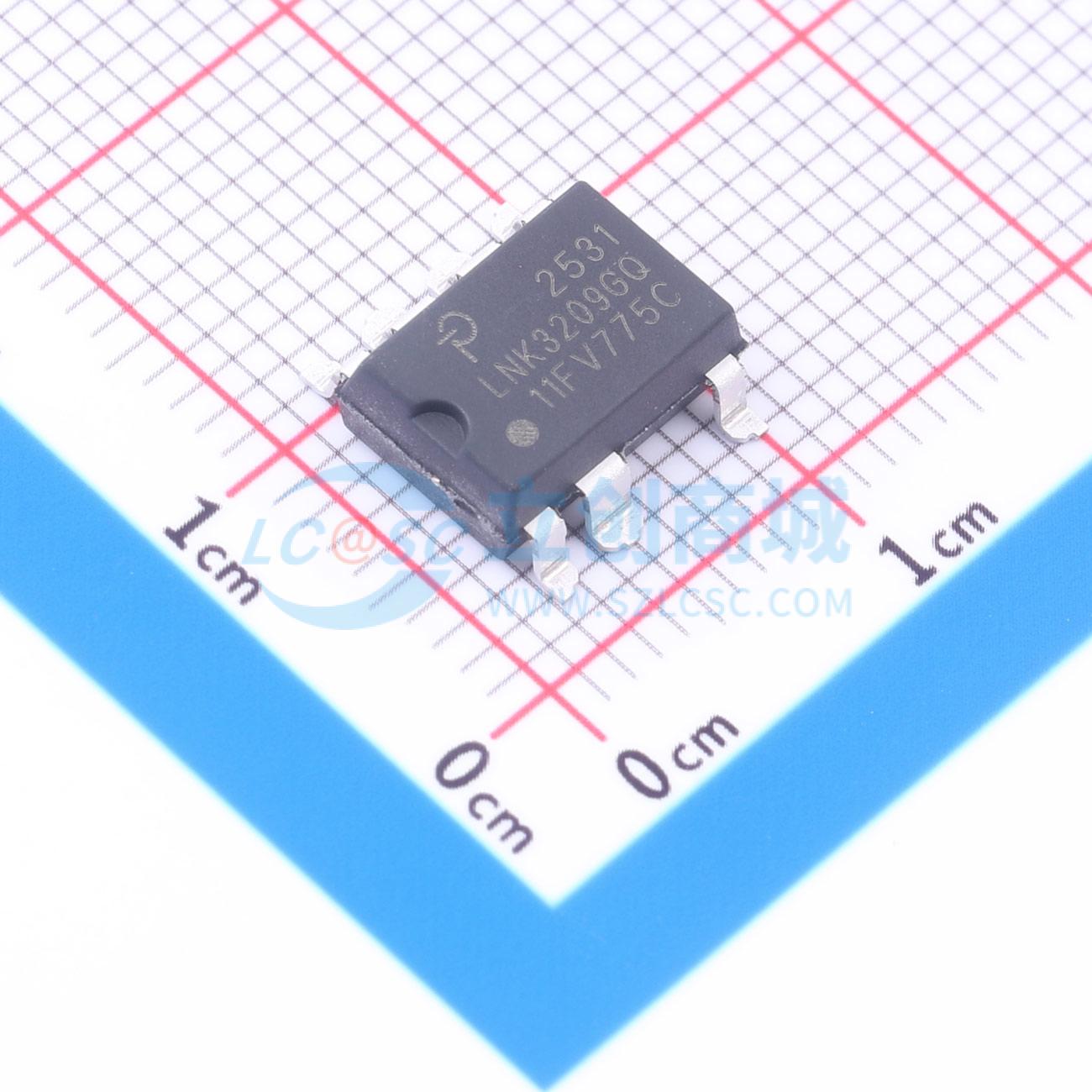

温馨提醒：图片仅供参考，商品以实物为准

LNK3209GQ-TL

具备集成系统级保护功能的高能效开关IC，适用于低元件数量的电源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于汽车电源的LinkSwitch™-TN2系列IC与传统分立解决方案相比，显著减少了元件数量，使其具有高度可靠性。该器件系列支持降压、升降压和反激式转换器拓扑。每个器件在单片IC上集成了一个750 V功率MOSFET、振荡器、开/关控制、用于自偏置的高压开关电流源、频率抖动、快速（逐周期）电流限制、迟滞热关断以及输出和过压保护电路。LinkSwitch-TN2 IC在待机状态下消耗的电流非常小，使得电源设计在400 VDC输入时满足<50 mW的空载输入要求。全套保护功能可实现安全可靠的电源，保护器件和系统免受输入和输出过压故障、器件过热故障、调节失控以及电源输出过载或短路故障的影响。
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: LNK3209GQ-TL
商品编号: C17185760
商品封装: SMD-7P
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

用于汽车电源的LinkSwitch™-TN2系列IC与传统分立解决方案相比，显著减少了元件数量，使其具有高度可靠性。该器件系列支持降压、升降压和反激式转换器拓扑。每个器件在单片IC上集成了一个750 V功率MOSFET、振荡器、开/关控制、用于自偏置的高压开关电流源、频率抖动、快速（逐周期）电流限制、迟滞热关断以及输出和过压保护电路。 LinkSwitch-TN2 IC在待机状态下消耗的电流非常小，使得电源设计在400 VDC输入时满足<50 mW的空载输入要求。全套保护功能可实现安全可靠的电源，保护器件和系统免受输入和输出过压故障、器件过热故障、调节失控以及电源输出过载或短路故障的影响。

商品特性

支持降压、升降压和反激式拓扑
宽输入电压范围30 VDC至550 VDC
出色的负载和线性调节能力
66 kHz工作频率，具有精确的电流限制
允许使用低成本的现成电感器
减小磁性元件和输出电容器的尺寸和成本
频率抖动降低EMI滤波器复杂度
引脚布局简化PCB散热设计
通过AEC-Q100认证
晶圆制造和组装通过IATF16949认证
针对短路和开环故障自动重启
输出过压保护（OVP）
迟滞过热保护（OTP）
DRAIN引脚与所有其他引脚之间的爬电距离增加，提高现场可靠性
750 V MOSFET额定值，具有出色的浪涌耐受能力
待机电源电流<100 μA
开/关控制在宽负载范围内提供恒定效率
轻松满足所有全球能效法规
空载功耗<50 mW

应用领域

汽车HVAC、气候控制、DC/DC转换器和车载充电器的辅助电源
牵引逆变器的应急电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升降压型
	工作电压	30V~550V
	输出电流	850mA
	开关频率	66kHz

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	输出通道数	1
	拓扑结构	降压式；降压-升压式；反激式
	开关管(内置/外置)	内置
