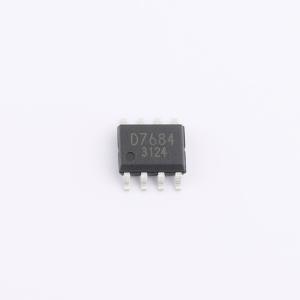

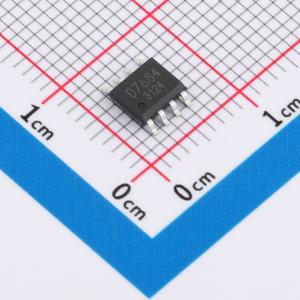

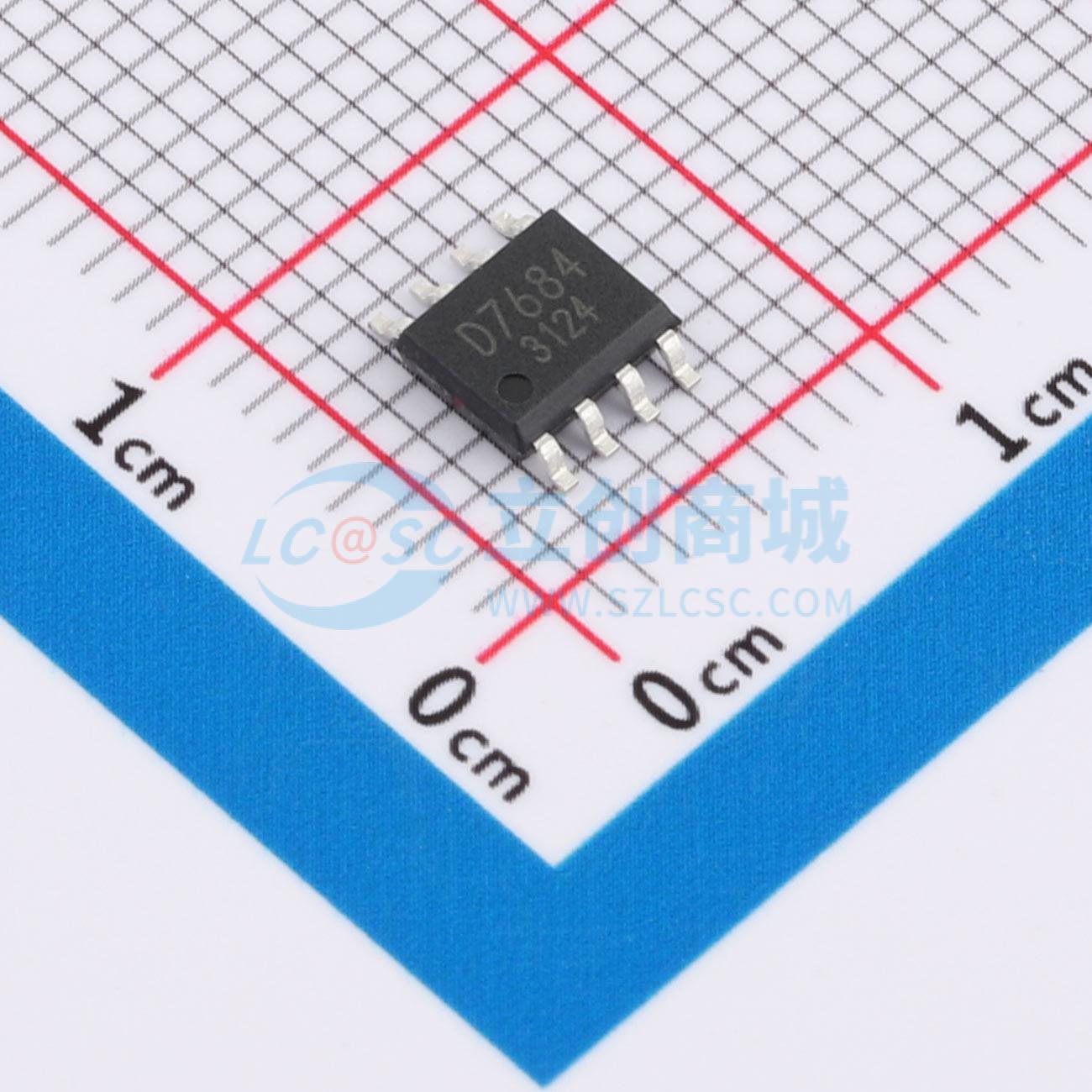

BD7684FJ-LBE2

15V~27.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ROHM(罗姆)
商品型号: BD7684FJ-LBE2
商品编号: C17184166
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	功能特性	前沿消隐；欠压锁定；Brown-in/Brown-out检测；轻载高效模式；准谐振/谷底开通；过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃
	工作模式	QR
	输出电压	-
	反馈方式	副边反馈

商品概述

该产品保证在工业市场提供长期支持。BD768xFJ系列是准谐振控制器型DC/DC转换器，为所有包含电源插座的产品提供最佳系统。准谐振操作实现软开关，并有助于降低EMI。通过将开关MOSFET和电流检测电阻作为外部设备，实现了高度灵活的设计。内置欠压功能作为系统优化的一部分，监测输入电压。突发模式功能在低功率时降低输入功率。BD768xFJ系列包括各种保护功能，如软启动功能、突发功能、逐周期过流限制器功能、过压保护功能、过载保护功能和欠压功能。BD768xFJ系列包括一个用于优化驱动SIC - MOSFET的栅极钳位电路。

商品特性

8引脚：SOP - J8封装（6.00mm × 4.90mm：间距1.27mm <典型值>）
准谐振型（低EMI）
频率降低模式
待机期间低电流消耗（19μA）
无负载时低电流消耗（轻载时突发操作）
最大频率（120kHz）
CS引脚前沿消隐
VCC欠压锁定（欠压保护）
VCC过压保护
逐周期过流保护电路
软启动
ZT触发屏蔽功能
电压保护功能（欠压）
ZT过压保护
栅极钳位电路

应用领域

工业设备
交流适配器
家用电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	15V~27.5V
	开关频率	120kHz
	输出电流	-
	耗散功率(Pd)	0.67W
	最大占空比	-
