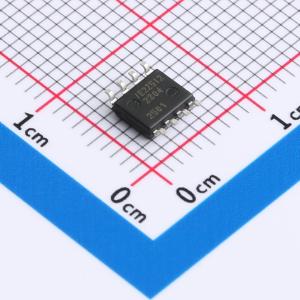

温馨提醒：图片仅供参考，商品以实物为准

1EDI30I12MFXUMA1

带钳位功能的单通道隔离式栅极驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1EDIxxI12MF 是采用 DSO - 8 窄体封装的单通道电气隔离式栅极驱动器，可提供高达 6.2 A 的输出电流，还集成了具有相同额定电流的有源米勒钳位电路，以防止寄生导通。输入逻辑引脚的输入电压范围宽，为 3 V 至 15 V，采用缩放后的 CMOS 阈值电平，甚至可支持 3.3 V 的微控制器。
品牌名称: Infineon(英飞凌)
商品型号: 1EDI30I12MFXUMA1
商品编号: C17183214
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.137克(g)

商品参数

商品概述

1EDIxxI12MF是采用DSO - 8窄体封装的单通道电气隔离式栅极驱动器，可提供高达6.2 A的输出电流，并集成了具有相同额定电流的有源米勒钳位电路，以防止寄生导通。输入逻辑引脚的输入电压范围为3 V至15 V，采用按比例缩放的CMOS阈值电平，甚至可支持3.3 V的微控制器。通过无芯变压器技术实现跨隔离屏障的数据传输。每个驱动器系列成员都具备逻辑输入和驱动器输出欠压锁定（UVLO）以及主动关断功能。 1EDIxxI12MF是一款通用型隔离式栅极驱动器。基本的控制和保护功能支持快速轻松地设计高可靠性系统。控制输入逻辑和驱动输出级之间的集成电气隔离提供了额外的安全性。其较宽的输入电源电压范围支持直接连接各种信号源，如DSP和微控制器。凭借轨到轨输出和额外的有源米勒钳位，可抑制由米勒电容引起的动态导通。

商品特性

单通道隔离式栅极驱动器
适用于600 V/650 V/1200 V的IGBT、MOSFET和SiC MOSFET
轨到轨输出时典型峰值电流高达6 A
有源米勒钳位
电气隔离式无芯变压器驱动器
宽输入电压工作范围
适用于高温环境和快速开关应用
小型且成本优化的DSO - 8 150 mil封装，爬电距离为4 mm
绝对最大输出电源电压为20 V

应用领域

交流和无刷直流电机驱动器
高压DC/DC转换器和DC/AC逆变器
感应加热谐振应用
UPS系统
商用空调（CAC）
服务器和电信开关模式电源（SMPS）
太阳能

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	1
	灌电流(IOL)	6.2A
	拉电流(IOH)	6.2A

	属性	参数值
	工作电压	13V~18V
	上升时间(tr)	10ns
	下降时间(tf)	9ns
	特性	欠压保护(UVP)；短路保护(SCP)
	工作温度	-40℃~+150℃@(Tj)
	静态电流(Iq)	600uA
