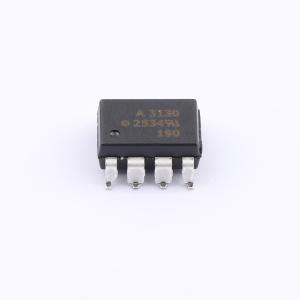

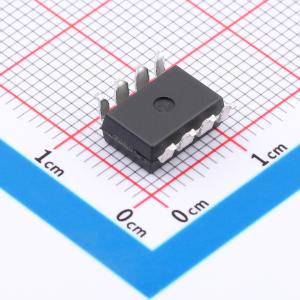

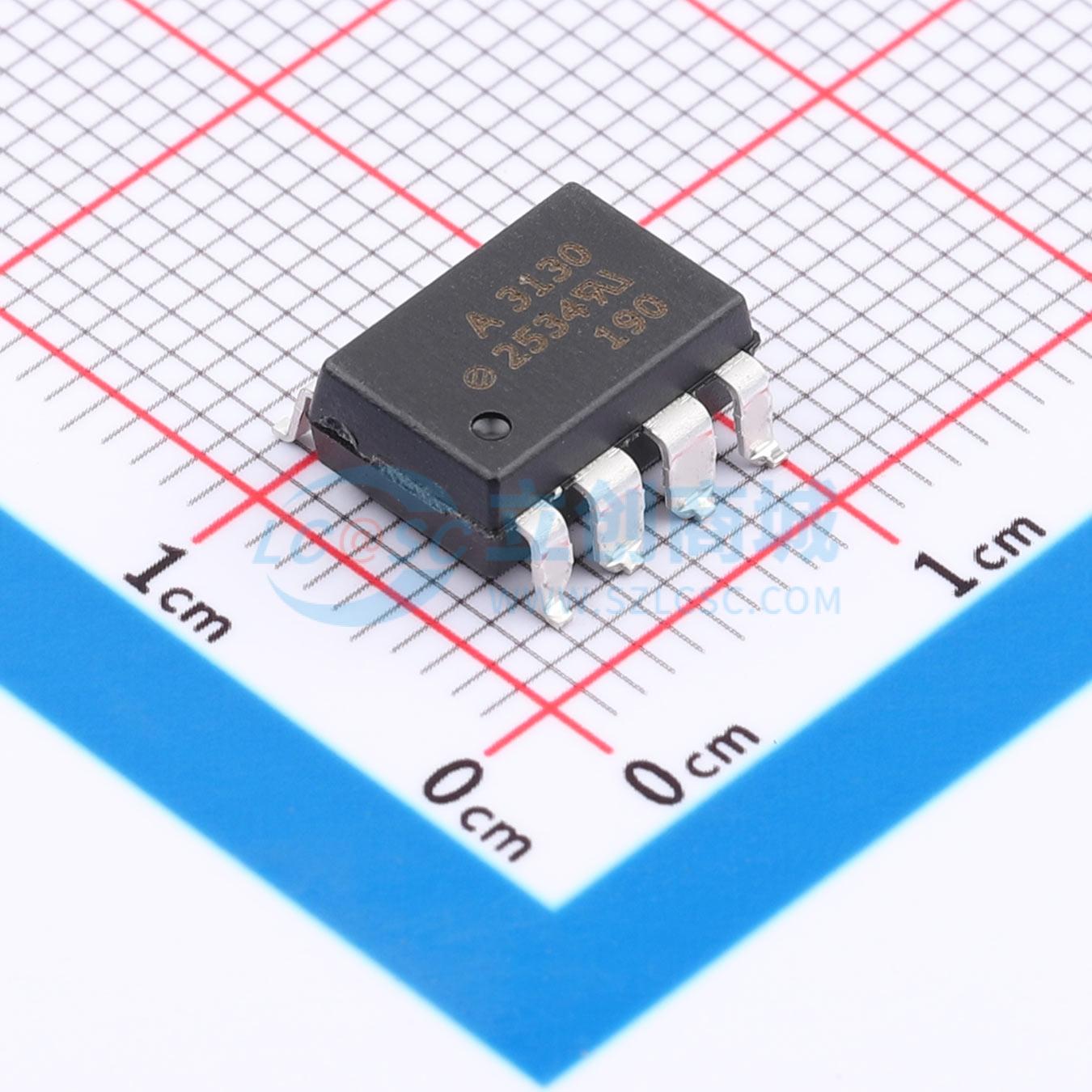

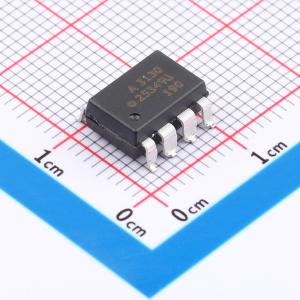

ACPL-3130-500E

高共模抑制比2.5A输出电流IGBT栅极驱动光耦

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-3130-500E
商品编号: C17182953
商品封装: DIP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ACPL - 3130包含一个GaAsP LED，而ACPL - J313和ANCW3130包含一个AlGaAs LED。该LED与带有功率输出级的集成电路进行光耦合。这些光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。这些光耦合器提供的电压和电流使其非常适合直接驱动额定值高达1200 V/100 A的IGBT。对于额定值更高的IGBT，ACPL - 3130系列可用于驱动一个分立功率级，该功率级再驱动IGBT栅极。ANCW3130在IEC/EN/DIN EN 60747 - 5 - 5标准中的绝缘电压最高，VIORM = 1414 V峰值。ACPL - J313的绝缘电压为VIORM = 1230 V峰值，ACPL - 3130（选项060）也可提供VIORM = 630 V峰值的绝缘电压。需要注意的是，必须在VCC和VEE引脚之间连接一个0.1μF的旁路电容。

商品特性

高速响应。
非常高的共模抑制比（CMR）。
可自举的电源电流。
安全认证：
- UL认证：ACPL - 3130/ACPL - J313为3750 Vrms，持续1分钟；ACNW3130为5000 Vrms，持续1分钟。
- CSA认证。
- IEC/EN/DIN EN 60747 - 5 - 5认证：ACPL - 3130（选项060）的VIORM = 630 V峰值；ACPL - J313的VIORM = 1230 V峰值；ANCW3130的VIORM = 1414 V峰值。

应用领域

IGBT/MOSFET栅极驱动
交流/无刷直流电机驱动
工业逆变器
开关电源（SPS）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	工作电压	1.5V
	隔离电压(Vrms)	3.75kV

	属性	参数值
	通道数	1
	工作温度	-40℃~+100℃
	功能特性	欠压锁定
