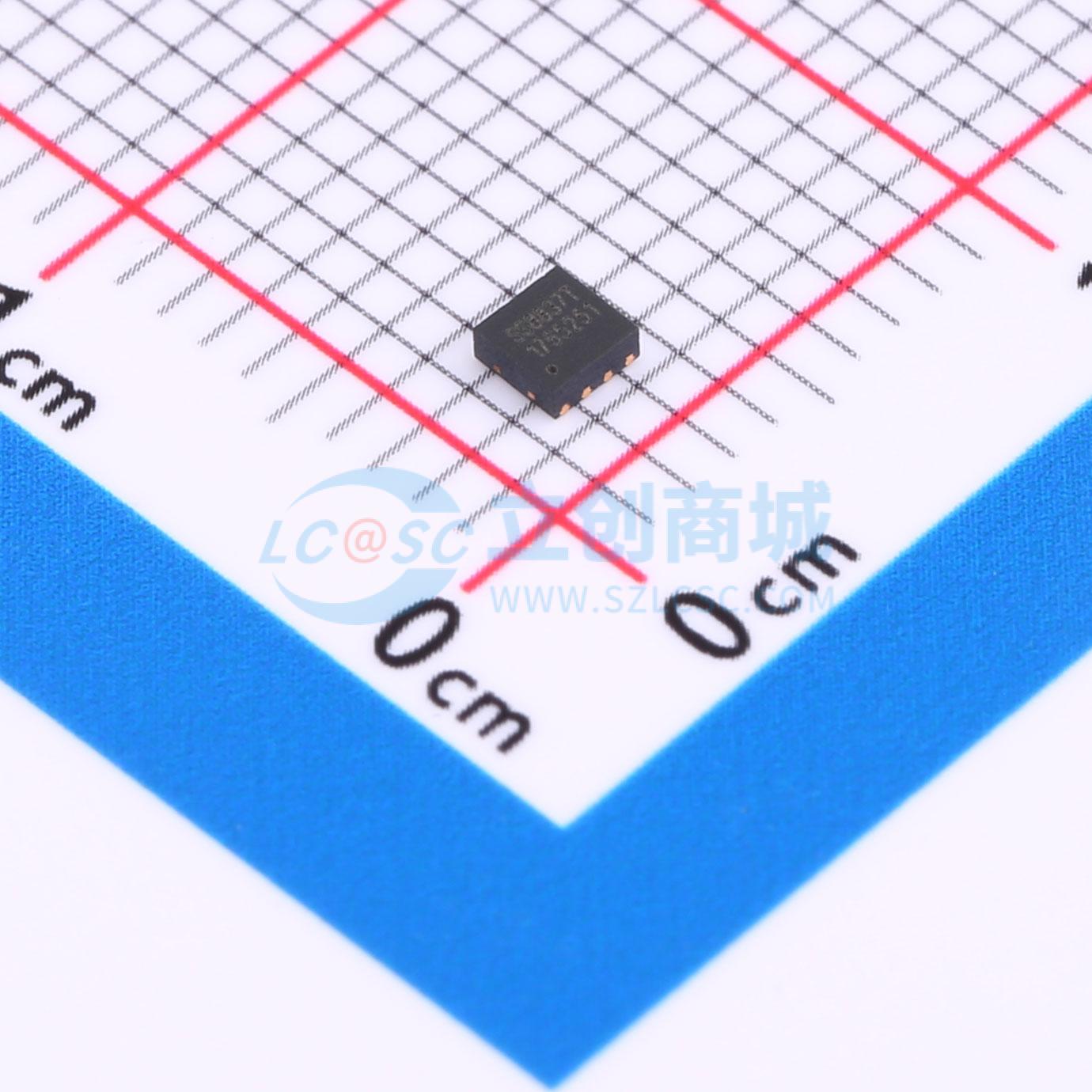

温馨提醒：图片仅供参考，商品以实物为准
SS8837T
SS8837T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SS8837T 为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流电机或诸如螺线管的器件。其导通电阻：高侧 + 低侧 (HS + LS) 260mΩ。
- 品牌名称
- LEADPOWER(率能)
- 商品型号
- SS8837T
- 商品编号
- C17179517
- 商品封装
- DFN2x2-8L
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 1.8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~12V | |
| 导通电阻 | 260mΩ | |
| 静态电流(Iq) | 25nA | |
| 工作温度 | -40℃~+85℃ |
商品概述
SS8837T 为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流电机或诸如螺线管的器件。其导通电阻：高侧 + 低侧 (HS + LS) 260mΩ。输出由N沟道功率MOSFET组成的H桥电路，以驱动电机绕组。内部电荷泵生成所需的栅极驱动电压。
SS8837T 能够提供高达1.8A的输出电流。它运行在0至12V之间的电机电源电压，以及1.8V至12V范围内的器件电源电压上。
SS8837具有一个PWM (IN/IN)输入接口；还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。
SS8837T是一款H桥驱动器，可以驱动一个直流电机或螺线管等设备。使用SS8837T上的PWM接口(IN1/IN2)控制输出。低功耗睡眠模式，可使用nSLEEP引脚启用。器件通过将必要的驱动MOSFET和MOSFET控制电路集成到单个器件中，大大减少了电机驱动系统的组件数量。此外，SS8837在传统分立式实施方案的基础上增加了保护功能：欠压锁定、过流保护和热关断。
商品特性
- H桥电机驱动器 - 驱动一个直流电机或其他负载
- 低金属氧化物半导体场效应晶体管(MOSFET)导通电阻：高侧 + 低侧 (HS + LS) 260mΩ
- 1.8A最大驱动电流
- 独立的电机和逻辑电源引脚：
- 电机VM：0至12V
- 逻辑VCC：1.8至12V
- 脉宽调制(PWM)或PH/EN接口
- SS8837：脉宽调制(PWM)，IN1/IN2
- 具有120nA最大睡眠电流的低功耗睡眠模式 - nSLEEP引脚
- 小型封装尺寸
- 保护特性
- VCC欠压闭锁(UVLO)
- 过流保护(OCP)
- 热关断(TSD)
应用领域
- 摄像机
- 数字单镜头反光(DSLR)镜头
- 消费类产品
- 玩具
- 机器人技术
- 医疗设备
