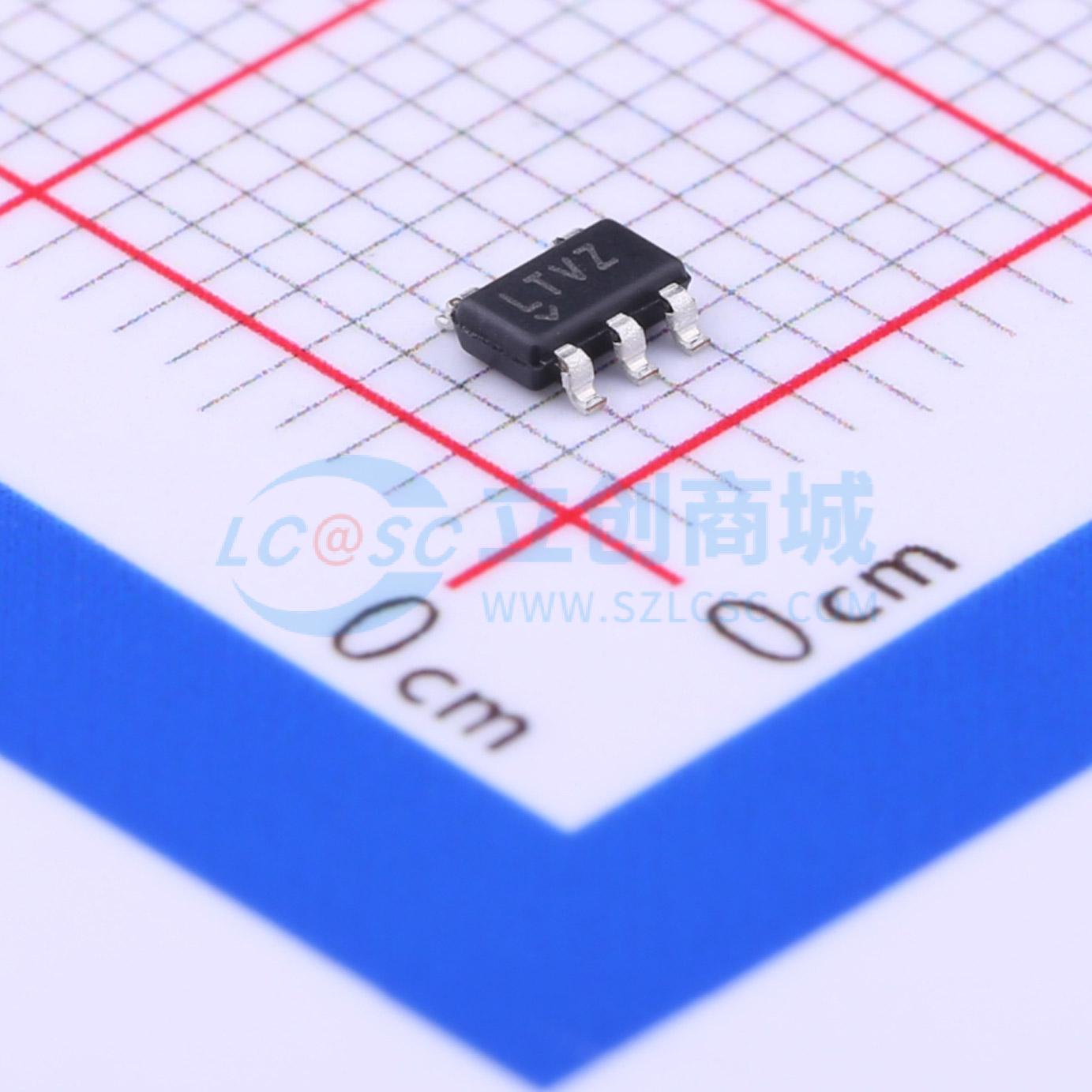

LT1964ES5-5#TRPBF

200mA、低噪声、低压差负电压微功率稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款微功率低噪声、低压差负稳压器。该器件能够提供 200mA 的输出电流，压差为 340mV。低静态电流（工作时 30μA，关断时 3μA）使其成为电池供电应用的理想选择。静态电流在压差状态下得到良好控制
品牌名称: ADI(亚德诺)
商品型号: LT1964ES5-5#TRPBF
商品编号: C170158
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

LT1964是一款微功耗、低噪声、低压差负稳压器。该器件能够提供200mA的输出电流，压差电压为340mV。低静态电流（工作时30μA，关断时3μA）使LT1964成为电池供电应用的理想选择。在压差状态下，静态电流得到很好的控制。

LT1964的其他特性包括低输出噪声。通过添加一个外部0.01μF的旁路电容，在10Hz至100kHz的带宽内，输出噪声可降低至30μVRMS。LT1964能够使用小电容工作，并且在输出电容低至1μF时也能保持稳定。可以使用小型陶瓷电容，而无需像其他稳压器那样额外添加等效串联电阻（ESR）。内部保护电路包括反向输出保护、限流和热保护。该器件提供-5V的固定输出电压版本，以及具有-1.22V参考电压的可调版本。LT1964稳压器采用薄型（1mm）ThinSOT封装和薄型（0.75mm）8引脚（3mm × 3mm）DFN封装。

商品特性

低噪声：30μVRMS（10Hz至100kHz）
低静态电流：30μA
低压差电压：340mV
输出电流：200mA
固定输出电压：–5V
输出电压可在–1.22V至–20V之间调节
正或负关断逻辑
关断时静态电流为3μA
使用1μF输出电容时保持稳定
使用铝电解电容、钽电容或陶瓷电容时保持稳定
热保护
薄型（1mm）ThinSOT和（0.75mm）8引脚3mm × 3mm DFN封装

应用领域

电池供电仪器
用于对噪声敏感的仪器的低噪声稳压器
作为LT1761系列正低压差稳压器（LDO）的负互补器件

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交49单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	54dB@(120Hz)
	压差	340mV@(200mA)

	属性	参数值
	静态电流(Iq)	30uA
	噪声	30uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	负极
	输出通道数	1
