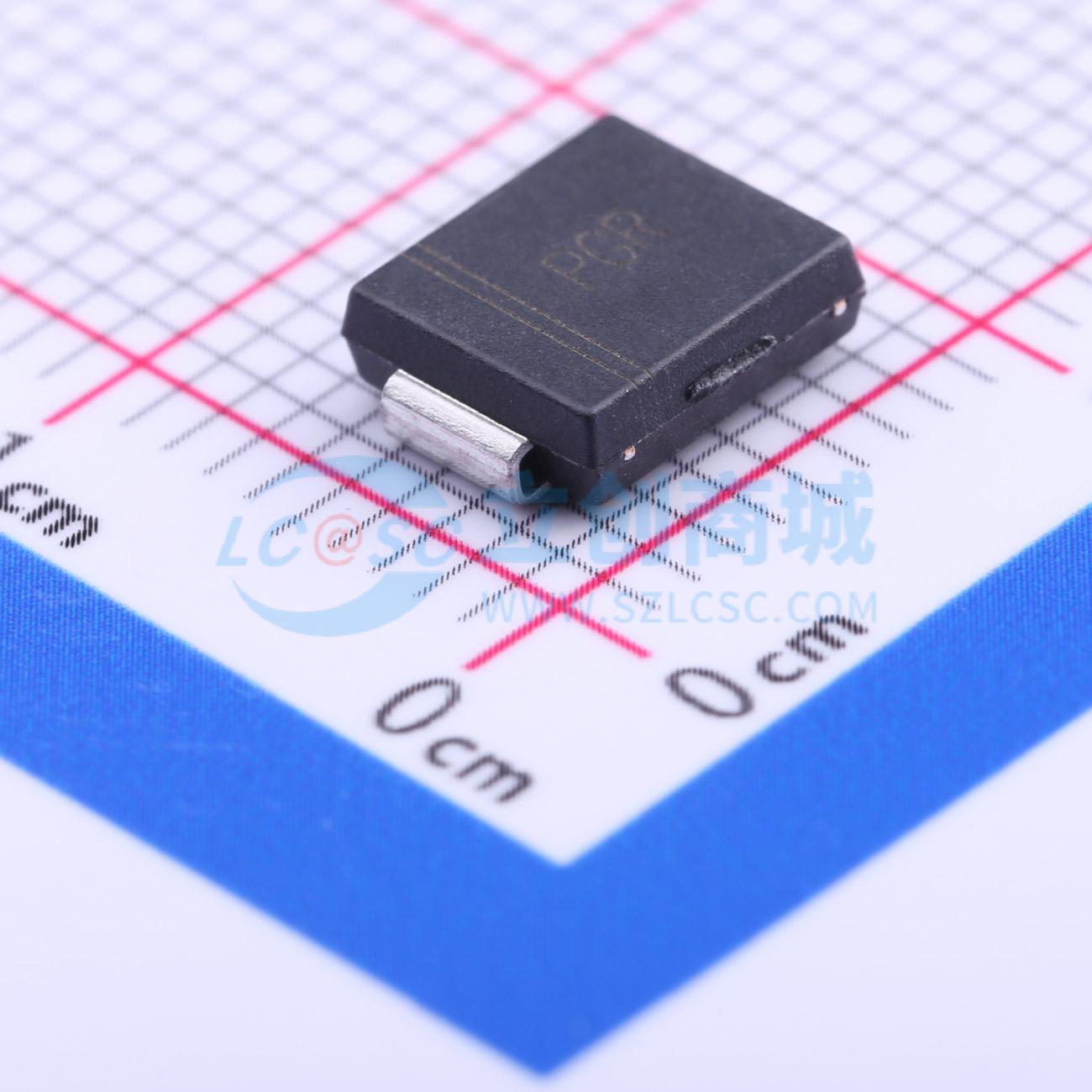

温馨提醒：图片仅供参考，商品以实物为准
SMDJ75A
单向TVS 75V截止 峰值浪涌电流：24.8A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=92.1V,VC=121V,IPP=24.8A,单向
- 品牌名称
- 晶导微电子
- 商品型号
- SMDJ75A
- 商品编号
- C169443
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.401克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 75V | |
| 钳位电压 | 121V | |
| 峰值脉冲电流(Ipp) | 24.8A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 3kW@10/1000us | |
| 击穿电压 | 92.1V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品概述
SMDJ系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 无卤
- 符合RoHS标准
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 典型最大温度系数ΔVBR = 0.1%xVBR@25°CxΔT
- 玻璃钝化芯片结
- 在10x1000μs波形下具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间：通常从0V到最小击穿电压（BV min）小于1.0μs
- 出色的钳位能力
- 低增量浪涌电阻
- 高于12V时典型反向电流（IR）小于2μA
- 保证高温焊接：端子在260°C下可承受40秒
- 塑料封装符合UL 94V-0阻燃等级
- 哑光镀锡无铅
