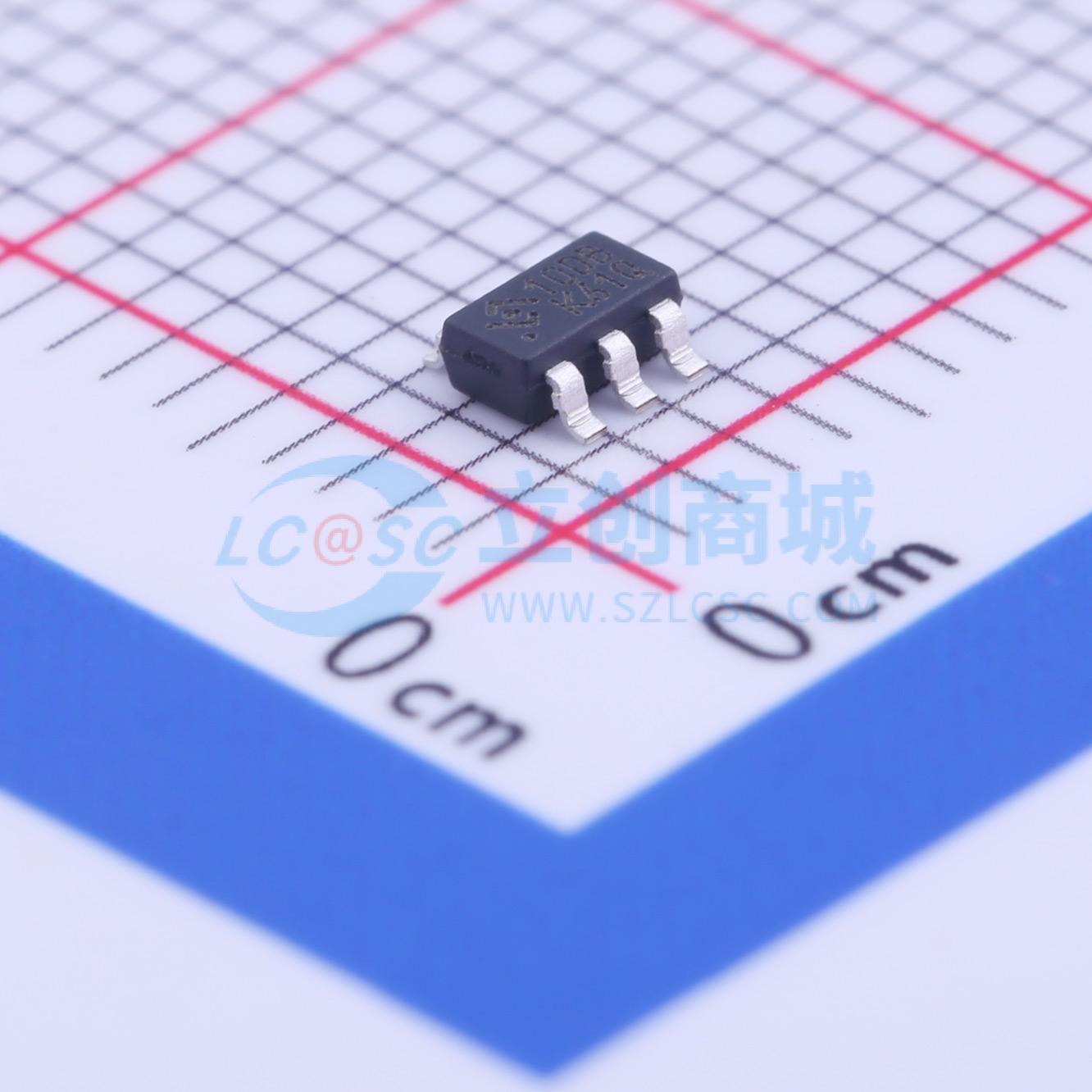

温馨提醒：图片仅供参考，商品以实物为准
HY2110-DB
停产 单节锂离子/锂聚合物电池组保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HY2110系列集成电路专为单节锂离子/锂聚合物可充电电池保护而设计，还集成了高精度电压检测器和延迟电路。 这些集成电路适用于保护单节可充电锂离子/锂聚合物电池组，防止过充电、过放电和过电流问题。
- 品牌名称
- HYCON(宏康)
- 商品型号
- HY2110-DB
- 商品编号
- C168761
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~8V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.28V | |
| 放电截止电压 | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 3uA |
商品概述
HY2110系列集成电路专为单节锂离子/锂聚合物可充电电池保护而设计，还集成了高精度电压检测器和延迟电路。 这些集成电路适用于保护单节可充电锂离子/锂聚合物电池组，防止过充电、过放电和过电流问题。
商品特性
- 高精度电压检测电路
- 过充电检测电压：4.250至4.350V，精度：±50mV
- 过充电释放电压：4.050至4.150V，精度：±50mV
- 过放电检测电压：2.300至2.900V，精度：±100mV
- 过放电释放电压：2.900至3.000V，精度：±100mV
- 放电过电流检测电压：150mV，精度：±30mV
- 短路检测电压：0.85V（固定），精度：±300mV
- 延迟时间由内部电路产生（无需外部电容）。
- 过充电延迟时间：典型值100ms
- 过放电延迟时间：典型值25ms
- 放电过电流延迟时间：典型值10ms
- 短路延迟时间：典型值500μs
- 掉电功能可选择“有”/“无”（见型号列表）。
- 自动过放电恢复功能可选择“有”/“无”（见型号列表）。
- 低电流消耗（带掉电功能的产品）
- 工作模式：典型值3.0μA，最大值6.0μA（VDD = 3.9V）
- 超低掉电电流：最大值0.1μA（VDD = 2.0V）
- 充电器连接引脚（CS引脚和OC引脚）采用高耐压器件（绝对最大额定值 = 20V）
- 0V电池充电功能可选择“可用”/“不可用”（见型号列表）。
- 宽工作温度范围：-40°C至+85°C
- 小封装：SOT - 23 - 6
- HY2110系列为无卤环保封装
应用领域
- 单节锂离子可充电电池组
- 单节锂聚合物可充电电池组
