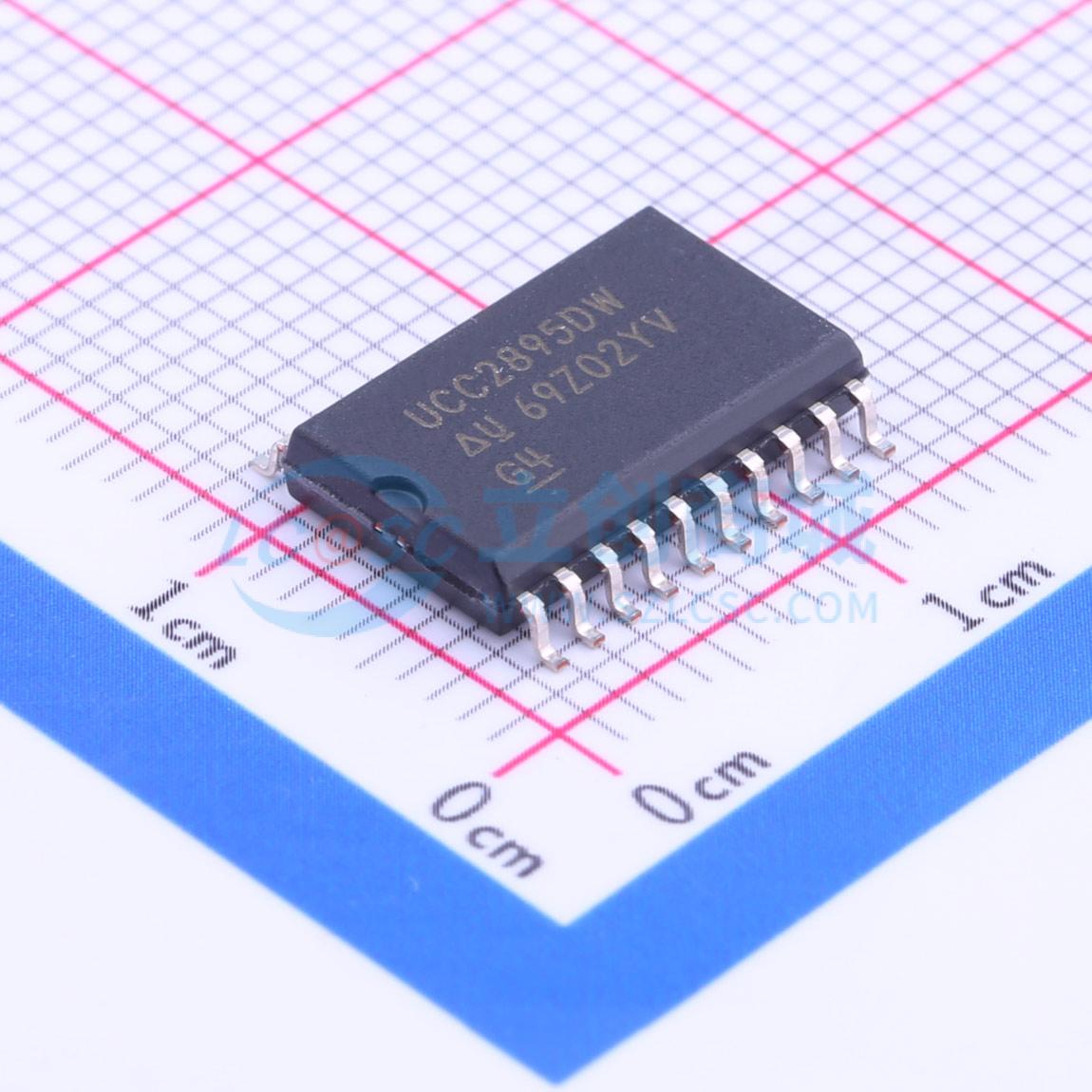

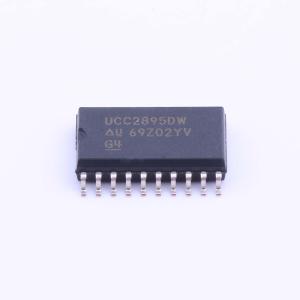

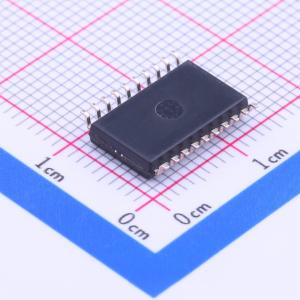

UCC2895DW

UCC3895是一款移相PWM控制器，通过使一个半桥的开关相对于另一个半桥进行移相，实现对全桥功率级的控制。该器件允许采用恒定频率脉宽调制，并结合谐振零电压开关，以在高频下实现高效率。该器件可用作电压模式或电流模式控制器。 虽然UCC3895保留了UC3875/6/7/8系列和UC3879的功能，但它通过增强控制逻辑、自适应延迟设置和关断功能等附加特性对该系列控制器进行了改进。由于该器件采用BCDMOS工艺制造，与双极型同类产品相比，其工作电源电流大幅降低。UCC3895的最大时钟频率为1 MHz。

• 可编程输出导通延迟
• 自适应延迟设置
• 双向振荡器同步
• 电压模式、峰值电流模式或平均电流模式控制
• 通过单引脚实现可编程软启动、软停止和芯片禁用
• 0%至100%占空比控制
• 7 MHz误差放大器
• 最高1 MHz工作频率
• 500 kHz时典型工作电流为5 mA
• 欠压锁定（UVLO）期间电流极低，仅150 μA

• 移相全桥转换器
• 离线、电信、数据通信和服务器
• 分布式电源架构
• 高密度电源模块
