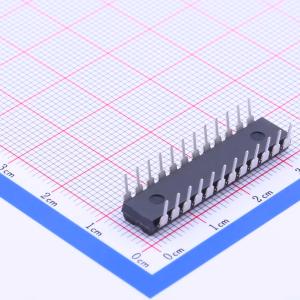

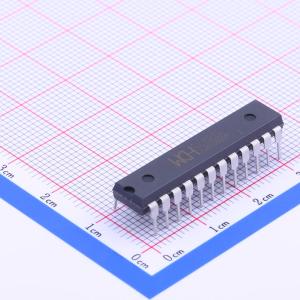

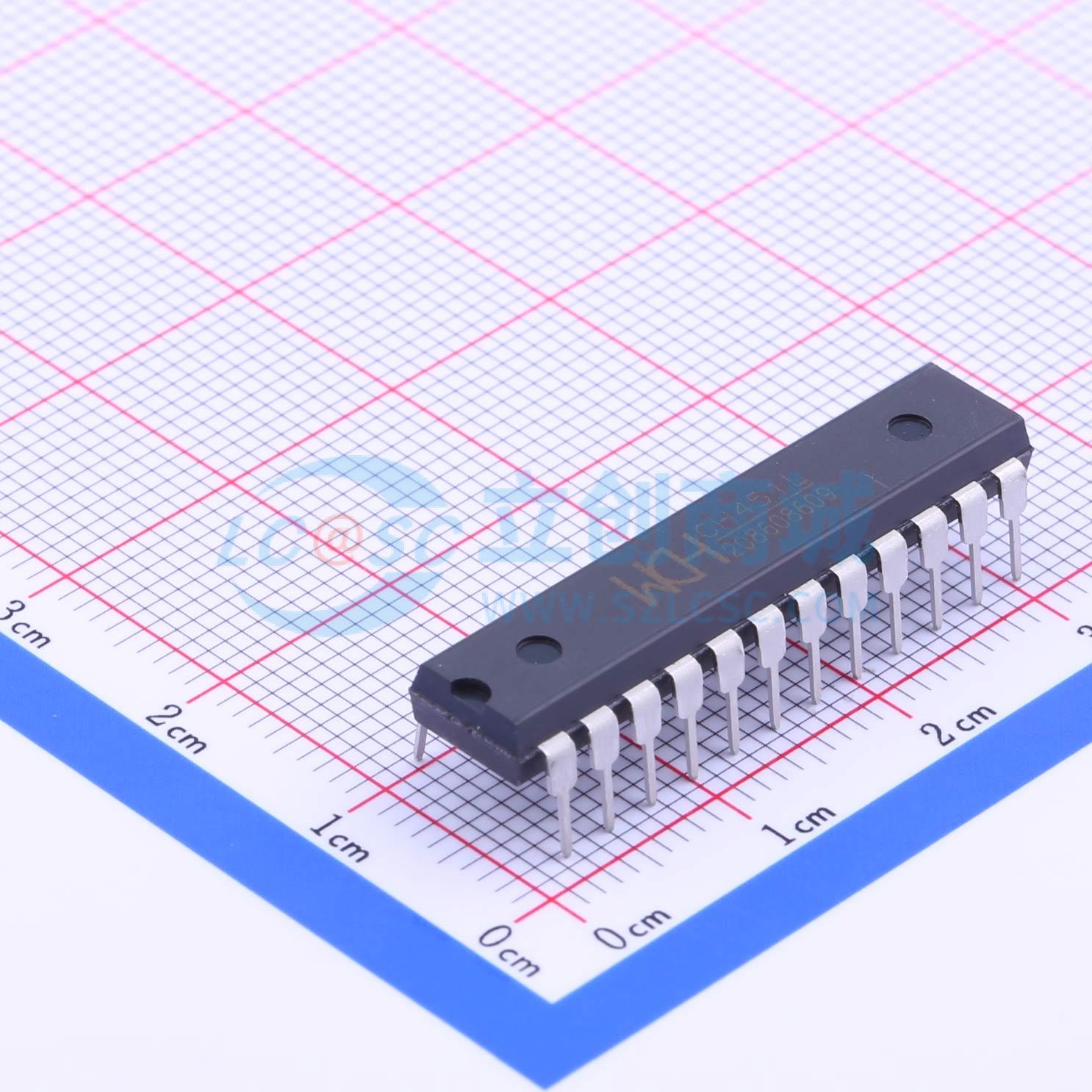

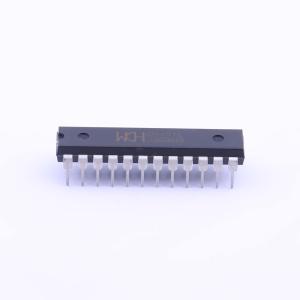

CH451L

CH451 是一个整合了数码管显示驱动和键盘扫描控制以及 μP 监控的多功能外围芯片。内置 RC 振荡电路，可以动态驱动 8 位数码管或者 64 只 LED 发光管，具有 BCD 译码、闪烁、移位等功能；同时还可以进行 64 键的键盘扫描；通过可以级联的串行接口与单片机等交换数据；并且提供上电复位和看门狗等监控功能。

• 显示驱动：
  • 内置大电流驱动级，段电流不小于 25mA，字电流不小于 150mA。
  • 动态显示扫描控制，直接驱动 8 位数码管或者 64 只发光管 LED。
  • 可选数码管的段与数据位相对应的不译码方式或者 BCD 译码方式。
  • 数码管的字数据左移、右移、左循环、右循环。
  • 各数码管数字独立闪烁控制。
  • 任意段位寻址，独立控制各个 LED 或者各数码管的各个段的亮与灭。
  • 通过占空比设定提供 16 级亮度控制。
  • 支持段电流上限调整，可以省去所有限流电阻。
  • 扫描极限控制，支持 1 到 8 个数码管，只为有效数码管分配扫描时间。
• 键盘控制：
  • 内置 64 键键盘控制器，基于 8×8 矩阵键盘扫描。
  • 内置按键状态输入的下拉电阻，内置去抖动电路。
  • 键盘中断，低电平有效输出。
  • 提供按键释放标志位，可供查询按键按下与释放。
• 其它：
  • 高速的 4 线串行接口，支持多片级联，时钟速度从 0 到 10MHz。
  • 串行接口中的 DIN 和 DCLK 信号线可以与其它接口电路共用，节约引脚。
  • 完全内置时钟振荡电路，不需要外接晶体或者阻容振荡。
  • 内置上电复位和看门狗 Watch - Dog，提供高电平有效和低电平有效复位输出。
  • 支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒。
  • 支持 3V～5V 电源电压。
  • 提供 SOP28 和 DIP24S 两种无铅封装，兼容 RoHS。
  • 引脚及功能基本兼容 4 线接口方式的 CH452 芯片。
